Что такое ВВГ кабель
ВВГ — это силовой кабель с медной жилой, поливинилхлоридной изоляцией и оболочкой из ПВХ. Его используют для передачи и распределения электрической энергии в сетях с номинальным напряжением до 1 кВ. Конструкция не содержит брони, поэтому изделие относится к категории небронированных силовых кабелей.
Согласно ГОСТ 31996-2012 кабель ВВГ предназначен для эксплуатации в стационарных установках. Медные токопроводящие жилы могут иметь класс гибкости 1 или 2. Изоляция каждой жилы выполнена из ПВХ-пластиката, а общая оболочка защищает сердечник от механических повреждений и влаги.
Количество жил варьируется от одной до пяти. Наиболее востребованы исполнения 3х2,5, 3х4, 4х6, 5х10 и другие стандартные сечения. Цветовая маркировка жил соответствует общепринятым нормам: жёлто-зелёный для заземления, голубой для нейтрали.
Расшифровка маркировки ВВГ
Расшифровка ВВГ звучит как «кабель с медными жилами, ПВХ-изоляцией и ПВХ-оболочкой». Первая буква «В» обозначает материал изоляции — поливинилхлорид. Вторая «В» — материал наружной оболочки. Отсутствие буквы «А» в начале указывает на медные жилы. Буква «Г» означает «голый» — отсутствие брони или защитного покрова.
Добавочные индексы существенно меняют свойства. ВВГнг — кабель с пониженной горючестью. ВВГнг-LS обладает пониженным дымо- и газовыделением при горении. ВВГнг-FRLS и ВВГнг-FRHF относятся к огнестойким исполнениям, сохраняющим работоспособность в условиях пожара до 180 минут.
Маркировка наносится на оболочку через каждые 200–300 мм. В ней обязательно указывают предприятие-изготовитель, год выпуска, количество жил и сечение. Правильное чтение маркировки позволяет избежать ошибок при приёмке и монтаже.
Конструкция и применяемые материалы

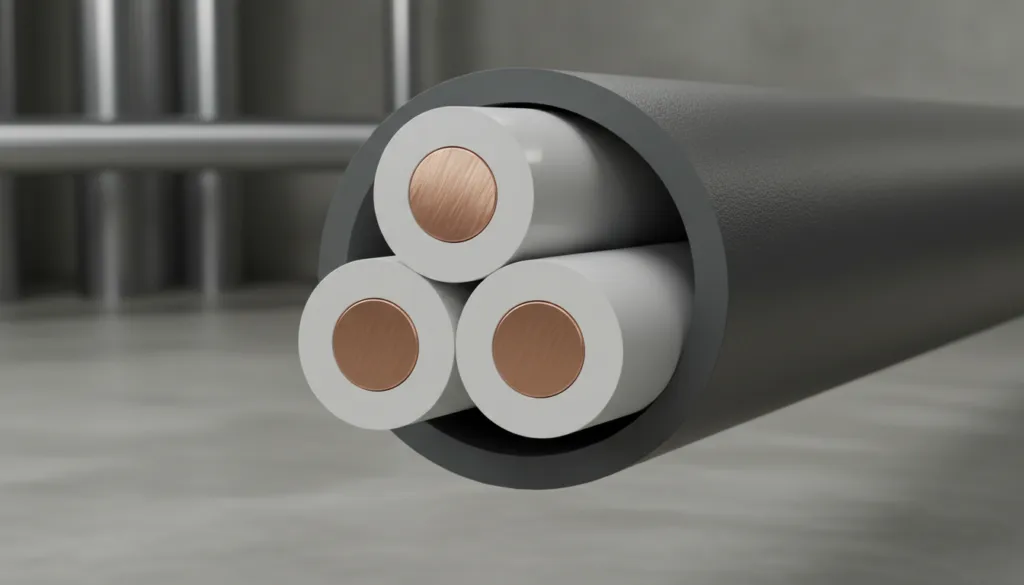

Конструкция кабеля ВВГ включает от одной до пяти медных токопроводящих жил круглой или секторной формы. Каждая жила покрыта изоляцией из ПВХ-пластиката толщиной от 0,6 до 2,0 мм в зависимости от сечения. Поверх изолированных жил может располагаться скрутка с заполнением или без него.
Оболочка из поливинилхлоридного пластиката обладает высокой механической прочностью и устойчивостью к маслам и бензину. Её толщина регламентируется ГОСТ и составляет не менее 1,2 мм для большинства сечений. Материал оболочки сохраняет эластичность при температурах от минус 50 до плюс 50 °C.
Отсутствие галогенов в модификациях FRHF делает кабель предпочтительным для объектов с высокими требованиями к токсичности продуктов горения — метрополитенов, высотных зданий, атомных станций.
Технические характеристики ВВГ
Номинальное напряжение кабеля ВВГ составляет 0,66 или 1 кВ. Допустимая температура длительной эксплуатации — до плюс 70 °C. Кратковременно допускается нагрев жил до 80 °C. Температура монтажа без предварительного подогрева — не ниже минус 15 °C.
Сопротивление изоляции в нормальных условиях превышает 10 МОм·км. Электрическая прочность изоляции выдерживает испытательное напряжение 3 кВ в течение 10 минут. Строительная длина кабеля зависит от сечения и обычно составляет 200–450 метров.
Кабель выдерживает до 5000 циклов изгиба при радиусе не менее 6–10 наружных диаметров. Срок службы при соблюдении условий прокладки достигает 30 лет.
Области применения кабеля ВВГ
Кабель ВВГ широко применяют в промышленном и гражданском строительстве для стационарной прокладки. Его используют внутри помещений, в кабельных сооружениях, на открытом воздухе при отсутствии прямого солнечного излучения и механических воздействий. Запрещена прокладка в земле без дополнительной защиты.
В промышленном дизайне и прототипировании ВВГ-кабель часто выбирают для стендов испытательного оборудования, макетов технологических линий и опытных образцов электроустановок. Правильный выбор сечения на этапе 3D-моделирования позволяет избежать перегрева и потерь энергии уже на стадии металлообработки корпусов и монтажных панелей.
В нефтегазовой отрасли и общем машиностроении кабель ВВГнг-LS применяют в системах автоматизации, где важна низкая токсичность при возможном возгорании. FR-исполнения востребованы на объектах с повышенными требованиями пожарной безопасности.
Отличия ВВГ от ВВГнг, ВВГнг-LS и FR-исполнений
Основное отличие ВВГ от ВВГнг заключается в горючести оболочки. Обычный ВВГ распространяет горение при групповой прокладке. Модификация ВВГнг не поддерживает горение за счёт специальных добавок в ПВХ.
ВВГнг-LS дополнительно снижает дымообразование и выделение галогенов. Разница особенно заметна при пожаре: кабель LS выделяет в 3–5 раз меньше дыма. Кабели с индексом FR сохраняют работоспособность под воздействием открытого пламени благодаря слюдяной ленте или специальным материалам изоляции.
Выбор конкретной марки определяют категорией объекта, требованиями нормативных документов и расчётом токовых нагрузок. Неправильный выбор приводит к необходимости переделки уже после начала металлообработки монтажных конструкций.
Выбор сечения жил и расчёт нагрузки
Выбор сечения кабеля ВВГ проводят по допустимому длительному току и потере напряжения. Для медных жил сечением 2,5 мм² допустимый ток в воздухе составляет 27 А, в земле — 34 А. При сечении 4 мм² значения возрастают до 36 А и 45 А соответственно.
Расчёт обязательно учитывает коэффициенты поправки на температуру окружающей среды и количество кабелей в пучке. При температуре выше 25 °C допустимый ток снижают. Групповая прокладка требует дополнительных понижающих коэффициентов.
На этапе проектирования в CAD важно закладывать запас по сечению 15–20 %. Это позволяет избежать замены кабеля при модернизации оборудования без демонтажа металлических конструкций.
Правила прокладки и монтажа
Прокладка кабеля ВВГ разрешена в кабельных каналах, лотках, по стенам и в пустотах строительных конструкций. Минимальный радиус изгиба при монтаже — шесть наружных диаметров для одножильных и десять — для многожильных исполнений.
При открытой прокладке необходимо защищать кабель от прямого воздействия солнечных лучей и механических повреждений. В производственных помещениях часто применяют металлические короба или трубы. Соединение жил выполняют опрессовкой или сваркой с последующей изоляцией термоусаживаемыми трубками.
Правильно выполненный монтаж напрямую влияет на срок службы. Нарушение правил прокладки приводит к локальному перегреву и преждевременному старению изоляции.
Сравнение ВВГ с другими типами силовых кабелей
По сравнению с кабелем NYM ВВГ обладает меньшей стоимостью и большей жёсткостью. NYM имеет три слоя изоляции и лучше подходит для скрытой проводки внутри помещений с высокими эстетическими требованиями.
Кабель ВВГнг-FRLS выгодно отличается от аналогов с резиновой изоляцией более низкой ценой и устойчивостью к ультрафиолету. Однако резиновая изоляция лучше переносит многократные изгибы и отрицательные температуры.
При выборе между алюминиевыми и медными жилами предпочтение почти всегда отдают меди из-за меньшего сечения при равных токах и отсутствия окисления в контактах.
Часто задаваемые вопросы
Как расшифровывается ВВГ кабель?
ВВГ расшифровывается как кабель с поливинилхлоридной изоляцией и поливинилхлоридной оболочкой с медными жилами. Отсутствие буквы «А» подтверждает медные жилы, буква «Г» — отсутствие брони.
В чём отличие ВВГ от ВВГнг?
ВВГнг содержит специальные добавки, препятствующие распространению горения при групповой прокладке. Обычный ВВГ таким свойством не обладает.
Можно ли прокладывать кабель ВВГ в земле?
Прямая прокладка в земле запрещена. Необходимо использовать трубы, кабельные лотки или бронекабель другого типа.
Как выглядит кабель ВВГ?
Кабель имеет круглое или плоское сечение в зависимости от количества жил. Оболочка обычно чёрного цвета, изоляция жил окрашена в разные цвета согласно стандарту.
Какой срок службы у кабеля ВВГ?
При соблюдении условий эксплуатации и правильном монтаже гарантийный срок службы составляет не менее 30 лет.
