Что такое витая пара
Витая пара — это тип медного кабеля, в котором два проводника скручены между собой с определённым шагом скрутки для снижения взаимных электромагнитных помех. Конструкция, ставшая основой современных кабельных сетей, была запатентована Александром Беллом в 1881 году. Именно он обнаружил, что попарное скручивание проводников существенно подавляет перекрёстные помехи между соседними цепями — принцип, который не изменился за полтора столетия.

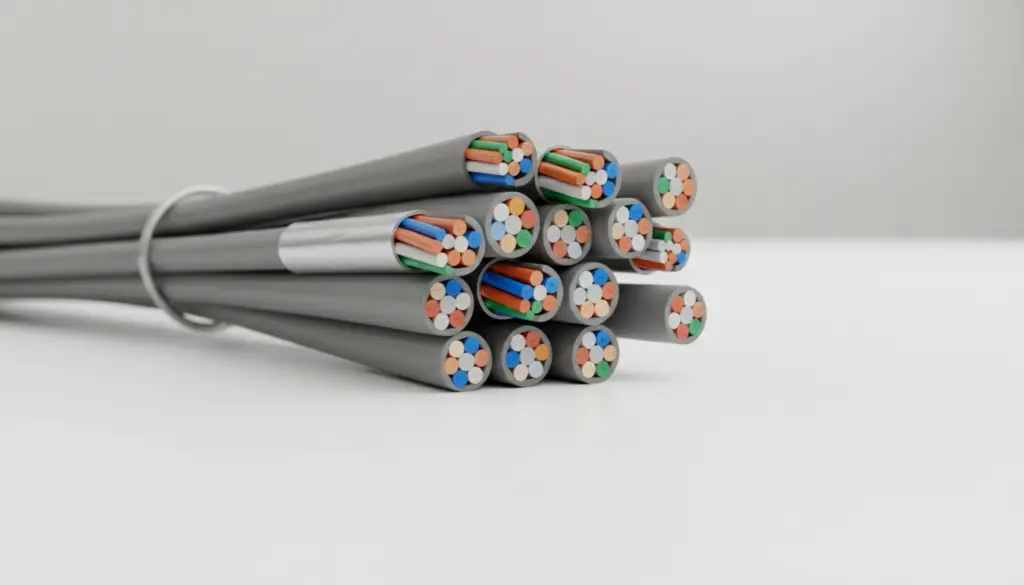

Кабель состоит из нескольких пар медных жил, заключённых в общую наружную оболочку. Каждая пара скручена с собственным шагом: чем меньше шаг скрутки, тем эффективнее подавляется наводка. Стандартный кабель для Ethernet-сетей содержит четыре пары — восемь проводников, подключаемых к разъёму 8P8C (широко известному под обозначением RJ-45).
Витая пара применяется прежде всего в локальных сетях (LAN) и является базовым компонентом структурированной кабельной системы (СКС). Международный стандарт для медных кабельных систем — ISO/IEC 11801, американский аналог — EIA/TIA 568. Оба документа определяют требования к электрическим параметрам, допустимым расстояниям и методам тестирования.
Принцип работы: почему скрутка снижает помехи
Когда по двум проводникам одной пары протекает дифференциальный сигнал, внешняя электромагнитная помеха наводится на оба проводника почти одновременно и с одинаковой амплитудой. На приёмном конце разность потенциалов между жилами остаётся неизменной — помеха компенсируется. Этот механизм называется синфазным подавлением и работает тем лучше, чем плотнее скрутка.
Перекрёстные помехи (NEXT — наводка от соседней пары в пределах одного кабеля) снижаются за счёт того, что каждая пара скручена с уникальным шагом. Разная геометрия пар предотвращает резонансное накопление наводки вдоль длины кабеля. Затухание сигнала при этом определяется диаметром медного проводника, частотой передачи (МГц) и длиной линии.
В ранних телефонных линиях для борьбы с помехами применяли транспозицию проводов примерно четыре раза на километр — примитивный аналог современной скрутки. Сегодня шаг скрутки нормируется стандартами и составляет несколько сантиметров в зависимости от категории кабеля.
Типы витой пары по экранированию
Конструктивно кабели витой пары разделяют по наличию и типу экранирования. Выбор типа определяется уровнем внешних электромагнитных помех в месте прокладки, требованиями к пропускной способности и бюджетом проекта.
UTP — неэкранированная витая пара
UTP (Unshielded Twisted Pair — неэкранированная витая пара) — наиболее распространённый тип. Кабель не содержит никакого экрана: защита от помех обеспечивается исключительно скруткой. UTP прост в монтаже, гибок, дешевле экранированных аналогов и подходит для большинства офисных и домашних инсталляций. Основное ограничение — чувствительность к сильным внешним помехам: прокладка вблизи силовых кабелей или промышленного оборудования нежелательна.
FTP — фольгированная витая пара
FTP (Foiled Twisted Pair — фольгированная витая пара) оснащена общим экраном из алюминиевой фольги, охватывающим все четыре пары. Фольга отражает высокочастотные электромагнитные наводки, существенно улучшая помехозащищённость по сравнению с UTP. Такой тип кабеля обозначается также как F/UTP. Он используется в офисах с повышенным уровнем электромагнитного фона и при прокладке в кабельных лотках рядом с электросиловыми трассами.
STP — экранированная витая пара с индивидуальными экранами
STP (Shielded Twisted Pair — экранированная витая пара) предполагает как минимум индивидуальный экран вокруг каждой пары, а нередко и общий внешний экран в виде оплётки. Сочетание фольги и оплётки (конфигурация S/FTP или SF/UTP) обеспечивает максимальную защиту от помех и минимальное переходное затухание. STP применяется на производственных объектах, в дата-центрах и везде, где требования к электромагнитной совместимости наиболее жёсткие. Монтаж сложнее: необходимо корректное заземление экрана, иначе он сам становится антенной.
Конструкция и материалы
Медные жилы в кабеле выпускаются в двух исполнениях. Одножильный кабель содержит монолитный проводник диаметром 0,3–0,6 мм — он меньше подвержен затуханию сигнала на длинных трассах и предназначен для стационарной прокладки в стенах, полу и потолке. Многожильный кабель состоит из нескольких тонких проволок, свитых вместе: он гибче, выдерживает многократные перегибы и используется для патч-кордов и подключения рабочих мест.
Наружная оболочка определяет область применения кабеля. Стандартная оболочка из ПВХ (PVC) подходит для прокладки внутри зданий при умеренных температурах. Оболочка из полипропилена (PP) выдерживает температуры до +140 °C и применяется там, где возможен нагрев. Огнестойкие (FR) исполнения стандартизированы для работы в условиях открытого пламени в течение 30, 90 или 180 минут — это критически важно для пожарной безопасности кабельной трассы.
Для обжима кабеля на разъёме 8P8C чаще всего применяется цветовая схема по стандарту TIA/EIA-568B: порядок цветов пар определяет правильную распиновку и обеспечивает совместимость с сетевым оборудованием. Ошибка в схеме обжима приводит к неработоспособности соединения или снижению скорости передачи.
Категории витой пары: скорость, частота и дальность
Категория кабеля — ключевой параметр выбора. Она определяет максимальную рабочую частоту (МГц), пропускную способность канала и допустимую длину сегмента. Классификация ведётся организациями EIA/TIA (США) и ISO (международный уровень).
Категория 3 (Cat.3)
Соответствует стандарту IEEE 802.3 и обеспечивает скорость до 10 Мбит/с на частоте 16 МГц. Использовалась в ранних Ethernet-сетях (10BASE-T) и телефонных системах. Сегодня практически не применяется для новых инсталляций.
Категория 5e (Cat.5e)
Наиболее массовый стандарт для домашних и офисных сетей. Категория 5e обеспечивает скорость передачи данных до 1 Гбит/с при длине линии не более 100 метров — достаточно для большинства задач. Поддерживает Gigabit Ethernet (1000BASE-T) и является минимально приемлемым выбором для новых объектов.
Категория 6 и 6a (Cat.6 / Cat.6a)
Категория 6, разработанная в 2002 году, работает на частоте 250 МГц и поддерживает 10 Гбит/с на дистанции до 55 метров. Категория 6a, представленная в 2008 году, расширяет эту возможность до 100 метров при частоте 500 МГц — стандарт 10GBASE-T теперь доступен на полной длине сегмента. Cat.6a рекомендуется для новых корпоративных сетей и дата-центров, где важен запас по пропускной способности.
Категория 7 и 7a (Cat.7 / Cat.7a)
Кабели категории 7 работают на частоте 600–700 МГц и обеспечивают скорость до 10 Гбит/с. Категория 7a выходит на частоту до 1200 МГц и поддерживает скорость 40 Гбит/с на расстоянии до 50 метров и 100 Гбит/с на 15 метрах. Оба типа относятся к полностью экранированным конструкциям S/FTP и ориентированы на высоконагруженные инфраструктуры.
Категория 8 (Cat.8)
Представлена в 2016 году и соответствует стандарту IEEE 802.3bq. Рабочая частота — до 2000 МГц, максимальная скорость передачи данных — 40 Гбит/с на расстоянии до 30 метров. Категория 8 предназначена для соединений внутри серверных стоек и коммутационных узлов, где расстояния невелики, а скорость критична.
Сравнительная таблица категорий
Для удобства выбора ниже приведены основные параметры наиболее востребованных категорий витой пары.
- Cat.3 — частота 16 МГц, скорость до 10 Мбит/с, применение: устаревшие сети и телефония.
- Cat.5e — частота до 100 МГц, скорость до 1 Гбит/с, максимальная длина сегмента 100 м, применение: дом, офис, типовые инсталляции.
- Cat.6 — частота 250 МГц, скорость 10 Гбит/с до 55 м, применение: корпоративные сети с запасом по скорости.
- Cat.6a — частота 500 МГц, скорость 10 Гбит/с до 100 м, применение: новые офисы, дата-центры, СКС с перспективой роста.
- Cat.7a — частота до 1200 МГц, скорость до 100 Гбит/с на 15 м, применение: высоконагруженные серверные инфраструктуры.
- Cat.8 — частота до 2000 МГц, скорость до 40 Гбит/с, применение: коммутация внутри стойки, короткие магистральные соединения.
Прокладка и монтаж: ключевые требования
Правильная прокладка витой пары не менее важна, чем выбор категории. Длина одного горизонтального сегмента от патч-панели до розетки не должна превышать 90 метров постоянной линии — оставшиеся 10 метров отводятся на патч-корды. Суммарная длина канала с учётом всех соединительных шнуров не превышает 100 метров для Cat.5e и Cat.6a.
При прокладке следует соблюдать минимальный радиус изгиба кабеля — как правило, не менее четырёх диаметров наружной оболочки. Кабель нельзя стягивать хомутами с чрезмерным усилием: деформация скрутки ухудшает электрические параметры и увеличивает затухание сигнала. Трассы витой пары разводятся раздельно от силовых кабелей или пересекаются с ними под прямым углом.
Для экранированных типов кабеля — FTP и STP — обязательно обеспечивается непрерывность экрана и его надёжное заземление на одном конце. Нарушение заземления превращает общий экран в антенну и усиливает, а не подавляет помехи. Этот момент критичен при монтаже в промышленных зданиях с высоким уровнем электромагнитного фона.
Уличная витая пара: особенности наружной прокладки
Всё сказанное выше относится к кабелю для внутренних помещений. Когда трасса выходит за пределы здания — между корпусами, на опоры, в грунт или кабельную канализацию — обычное исполнение с ПВХ-оболочкой не подходит: ультрафиолет разрушает пластикат за один-два сезона, на морозе оболочка растрескивается, а влага по капиллярам проникает в сердечник и изменяет волновое сопротивление пар. Для таких условий выпускается отдельный тип — уличная (outdoor) витая пара в светостабилизированной полиэтиленовой оболочке чёрного цвета с рабочим диапазоном примерно от −40 до +60 °C.
Конструктивно уличные кабели делятся на две группы. Для подвеса между зданиями применяют исполнение с несущим стальным тросом в общей оболочке: трос принимает механическую нагрузку пролёта, и сам кабель не растягивается. Для укладки в грунт и канализацию используют варианты с гидрофобным заполнителем или водоблокирующей лентой — они не дают влаге распространяться вдоль сердечника при повреждении оболочки. Отдельно проверяется материал жил: омеднённый алюминий (CCA) дешевле, но имеет большее сопротивление, ломается на изгибах и плохо работает с PoE, поэтому для наружных линий берут только цельномедный проводник. В каталоге KDDS можно витая пара уличная для интернета купить в Москве с доставкой по РФ: медный проводник, гидрозащита, от 18 ₽/м, отгрузка со склада.
При вводе уличной линии в здание обязательна грозозащита: на границе устанавливается модуль защиты Ethernet-порта, а несущий трос и экран заземляются на общий контур. Длина пролёта при подвесе определяется механическими характеристиками троса и обычно не превышает 50–70 метров. Ограничение в 100 метров на канал при этом остаётся в силе — превышать его нельзя даже при качественном медном проводнике.
Витая пара в структурированных кабельных системах
В архитектуре СКС витая пара занимает горизонтальную подсистему — уровень от телекоммуникационного шкафа до рабочего места. Стандарт ISO/IEC 11801 определяет классы каналов от A до FA: каждый класс соответствует определённой категории кабеля и максимальной полосе пропускания. Проектирование СКС начинается с выбора класса канала, исходя из требований к скорости передачи данных на горизонте пяти-десяти лет эксплуатации.
Разъём 8P8C (RJ-45) остаётся стандартным интерфейсом подключения для всех категорий от 5e до 6a. Начиная с категории 7 применяются специализированные разъёмы — GG45 или TERA, обеспечивающие более высокую помехозащищённость на частотах свыше 600 МГц. Розеточные модули и патч-панели должны соответствовать категории установленного кабеля: использование компонентов более низкой категории снижает характеристики всего канала до параметров наиболее слабого элемента.
Тестирование смонтированных линий проводится сертифицированными кабельными тестерами, которые измеряют затухание сигнала, перекрёстные помехи, задержку и импеданс. Результаты тестирования фиксируются в протоколах и служат основанием для гарантии на кабельную систему — как правило, от 15 до 25 лет от производителя компонентов.
