Проектирование промышленных сетей напрямую зависит от надежности и скорости передачи данных. Высокоточные станки с ЧПУ, линии автоматизированного контроля качества и системы корпоративного управления требуют мгновенного обмена информацией. Основой подобной инфраструктуры выступает волоконно-оптический кабель — среда, способная транслировать колоссальные массивы данных без электромагнитных помех на значительные расстояния. В этой статье мы подробно разберем виды оптических кабелей, их физические параметры и нормативные стандарты, актуальные на 2026 год.

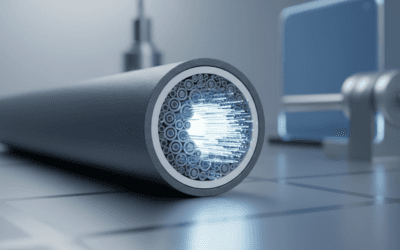

Базовое устройство: от стеклянной сердцевины до брони
Массовое производство оптоволоконного кабеля впервые было запущено в 1977 году, и базовая физика процесса с тех пор остается неизменной. Передача информация осуществляется по тончайшей нити из чистейшего кварцевого стекла за счет эффекта полного внутреннего отражения. Диаметр внешней оболочки самого волокна строго стандартизирован и равен 125 мкм, независимо от того, для каких задач создается линия связи.
Работоспособность системы во многом зависит от разницы физических свойств материалов. Показатель преломления света в ядре волокна приблизительно составляет 1,468, тогда как в прилегающей отражающей оболочке он равен 1,453. Важно понимать, что для сохранности стеклянной нити в полевых условиях кабельная система включает многослойную защиту.

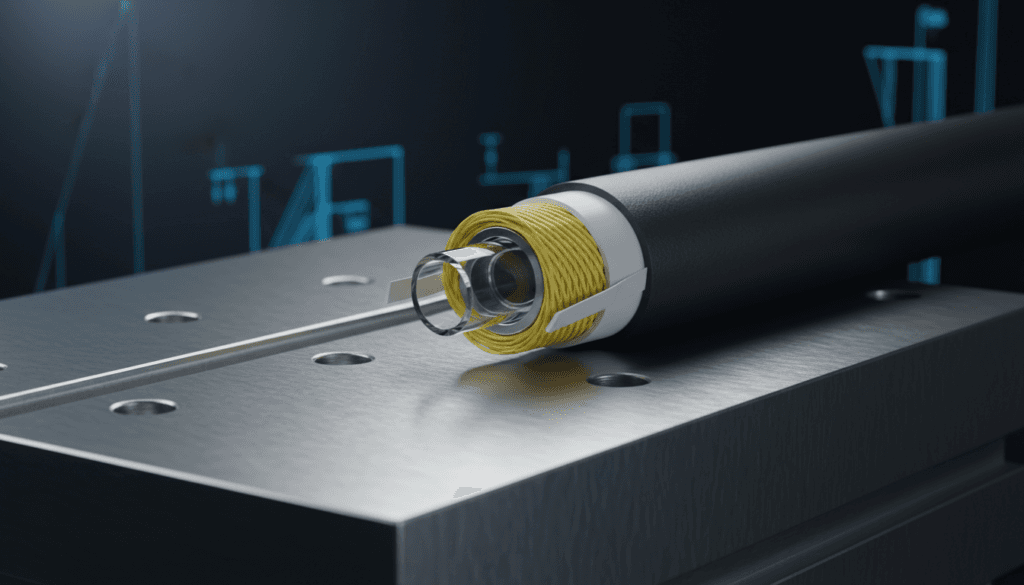

- Центральный силовой элемент — стержень, принимающий на себя продольную механическую нагрузку при протяжке.
- Арамидные нити (кевлар) — сверхпрочные волокна, которые предотвращают разрыв. Кевларовые элементы выдерживают растягивающее усилие в диапазоне от 6 до 9 кН.
- Гидрофобный гель — компаунд, заполняющий пустоты внутри модулей. Он надежно защищает кварцевое стекло от проникновения влаги.
- Защитная оболочка — внешний полимерный слой, противостоящий ультрафиолету и трению.
Общее количество оптических нитей в одной сборке может варьироваться от 4 до 288, что позволяет инженерам закладывать избыточную пропускную способность для масштабирования проекта в будущем.
Одномодовое волокно: специфика магистральных сетей
Одномодовое волокно разработано для трансляции одного единственного луча света (моды). Диаметр сердцевины такого проводника предельно мал и составляет всего 9 мкм. Столь малый размер канала практически полностью исключает возникновение искажений в виде многолучевого распространения, поэтому одномодовый кабель стабильно передает сигнал на расстояние от 40 до 500 км и более.
При создании региональных сетей специалисты часто применяют зоновый кабель, который рассчитывается на дальность до 250 км, тогда как классический городской транзит ограничивается дистанциями не более 10 км. Важным параметром здесь выступает показатель затухания. Для одномодового стандарта на типичной длине волны 1550 нм затухание составляет рекордно низкие 0,18–0,2 дБ/км.
Инженерная ремарка: Международный союз электросвязи (ITU-T) строго классифицирует одномодовую продукцию. Наиболее распространенный стандарт ITU-T G.652 описывает классическое волокно (рабочая длина волны 1310 нм), при этом его допустимый радиус изгиба при укладке в лотки не должен превышать 30 мм.
Если проект требует уплотнения каналов, применяется стандарт G.655 с ненулевой смещенной дисперсией. В стесненных серверных шкафах, где неизбежны перегибы, мы используем оптическое волокно спецификации G.657, устойчивое к макроизгибам. В рамках международных регламентов ISO/IEC 11801 одномодовые каналы маркируются как OS1 (что аналогично G.652.A/B) и OS2 (расширенный аналог G.652.C/D для сверхбыстрой широкополосной передачи).
Многомодовое волокно: локальная архитектура и цеховые сети
Многомодовое волокно конструктивно отличается расширенной светопроводящей зоной — диаметр сердцевины здесь составляет либо 50 мкм, либо 62,5 мкм. По такому широкому руслу одновременно движутся сотни световых импульсов под разными траекториями отражения. Главным ограничивающим фактором технологии выступает межмодовая дисперсия. Из-за разницы путей лучи доходят до приемника в разное время, что размывает сигнал и лимитирует пропускную способность канала.
Многомодовый оптоволоконный кабель проектируется для коротких отрезков инфраструктуры. Дальность эффективной передачи здесь ограничена дистанцией в 500–600 метров, что делает его оптимальным выбором для объединения станков в цехе или соединения коммутаторных стоек ЦОД в глобальную сеть Интернет. Значение затухания сигнала также значительно выше: на оптической длине волны 850 нм оно варьируется от 1,5 до 3,5 дБ/км.
Для достижения скорости передачи данных 10 Гбит/с на расстояние до 300 метров регламентировано использование материала класса OM3. Чтобы увеличить протяженность до 550 м без проседания пропускной способности, проектировщики применяют класс OM4. Коэффициент широкополосности для кабеля OM4 способен достигать внушительных 4700 МГц·км на длине волны 850 нм при измерении в режиме RML.
Монтаж и прокладка в грунт: нормативные требования
Даже самое дорогое волокно потеряет свои оптические свойства, если нарушить технологию монтажа. Нормативные акты жестко регулируют пределы изгибов, рабочие температуры и нагрузки на растяжение. Стандартный разрешенный диапазон рабочих температур сети находится в промежутке от -40°C до +70°C. Однако физический внутренний монтаж или наружная прокладка допускаются при температуре не ниже -30°C. При сильном морозе оболочка деревенеет, и любая микротрещина в стекле приведет к деградации линка.
Когда оптический кабель монтируется под землей, в действие вступают государственные нормативы. Согласно приказу Мининформсвязи РФ №47 от 19.04.2006, при проведении работ по прокладке в грунт механическая стойкость кабеля к растягивающему усилию должна равняться минимум 3,0 кН, если работы ведутся ручным способом. Если же привлечена специальная механизированная техника, требование к прочности брони возрастает до 7,0 кН. В противном случае существует высокий риск разрыва несущего элемента.
Металлообработка в создании пассивной сетевой инфраструктуры
Линия связи ВОЛС не обходится без защитных аппаратных шкафов, соединительных муфт и кросс-панелей. Конструирование таких распределительных узлов проходит через полный производственный цикл. Инженеры разрабатывают 3D-модели блоков коммуникаций с таким расчетом, чтобы фиксаторы не пережимали кевлар, а герметичные сальники надежно удерживали гидрофобный гель внутри.
После утверждения CAD-модели и программной проверки габаритов, чертежи передаются в механический цех. Долговечные детали корпуса антивандальной защиты часто производятся из алюминиевых и стальных сплавов. Металлообработка выступает логичным и финальным этапом воплощения проекта: фрезерные станки с ЧПУ создают идеально гладкие посадочные места для гермовводов. Строгое соблюдение допусков при механической обработке гарантирует, что хрупкое внутреннее оптоволокно получит надежную металлическую броню и сможет стабильно транслировать терабайты данных в условиях агрессивного производственного воздействия, играя важнейшую роль в автоматизации оборудования.
