Создание автоматизированного производства, будь то металлообрабатывающий цех или конструкторское бюро, начинается с закладки надежной информационной базы. Инженерам требуется непрерывно передавать массивные файлы CAD-моделей прямо на стойки ЧПУ, а также объединять десятки станочных датчиков в общую шину мониторинга. В техническом задании на проектирование таких объектов неизбежно присутствует этот специфический термин. СКС: расшифровка аббревиатуры в слаботочных системах означает «структурированная кабельная система». Разберем, как формируется этот инфраструктурный каркас, какие стандартизированные параметры обеспечивают его надежность, и как правильная прокладка кабельных трасс влияет на эксплуатационный ресурс всего промышленного объекта.
Определение и место СКС в ИТ-инфраструктуре
Каждая цифровая слаботочная система на производственном предприятии нуждается в универсальной физической среде для транспортировки пакетов информации. В инженерной практике структурированная кабельная система проектируется как унифицированная телекоммуникационная матрица, обслуживающая как отдельное здание, так и распределенный заводской комплекс. Именно она выступает фундаментом общей ИТ-инфраструктуры фабрики образца 2026 года.
При этом СКС и слаботочные системы соотносятся как часть и целое. Этот кабельный комплекс предоставляет стандартизированные коммуникационные порты для множества независимых подсетей:
- Локальная вычислительная сеть (ЛВС), которая обеспечивает взаимодействие между рабочими станциями технологов, инженеров-проектировщиков и ресурсоемкими серверами баз данных.
- Внутренняя телефонная сеть, без которой невозможна оперативная координация между административным корпусом и шумными линиями механической обработки.
- Телеметрия станков, собирающая статистику вибраций и износа фрез в режиме реального времени.
- Комплексы промышленного мониторинга, отслеживающие подачу смазочно-охлаждающих жидкостей и энергопотребление оборудования.
Ключевая архитектура: подсистемы информационных сетей
Архитектура любой слаботочной сети базируется на строгих иерархических принципах. Рабочая документация опытных инженеров обычно включает разделение всего магистрального пула на три основные технологические подсистемы, отвечающие за разные этапы маршрутизации сигнала.

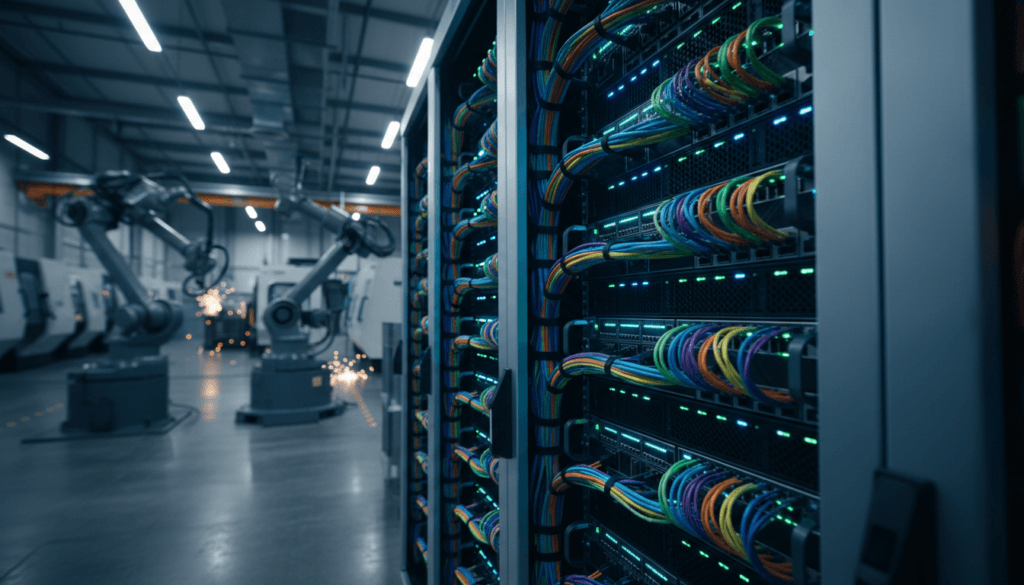

Сначала планируется магистральный комплекс промышленной территории, логически связывающий удаленные друг от друга корпуса. Для этих целей подрядчики предпочитают использовать оптические кабели, гарантирующие колоссальную скорость маршрутизации без транзитных задержек сигнала. Далее проектируется горизонтальная подсистема здания. Эта структура охватывает конкретный этаж и соединяет центральный коммутационный шкаф с розетками конечных пользователей. На этом уровне безоговорочно доминируют медные кабели, так как они отличаются высокой технологичностью при обжиме и экономической целесообразностью в укладке.
Финальным звеном выступает рабочее место инженера или консоль оператора. Точка подключения чаще всего содержит два или более портов, предназначенных для интеграции периферийного вычислительного устройства и IP-телефонии. Если коммутационный узел монтируется непосредственно в цеху, его заключают в специальные защитные кожухи, чтобы металлическая стружка или эмульсия не вызвали фатальное короткое замыкание.
Стандарты пропускания и физическая среда передачи данных
Эффективная передача данных в условиях высокого уровня электромагнитных помех требует точного подбора физических компонентов. Ошибки проектировщика в выборе сечения проводника могут привести к тому, что кабельная сеть будет регулярно терять пакеты информации, провоцируя появление брака в металлической детали из-за сбоев управляющего G-кода.

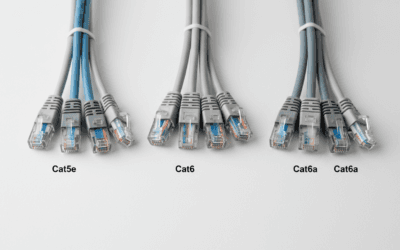

Требования к пропускной способности витой пары жестко привязаны к международным категориям, зафиксированным, в частности, в спецификации TIA/EIA-568-B:
- Компоненты категории 5e поддерживают стабильную полосу пропускания до 100 МГц, чего вполне достаточно для обмена простой текстовой документацией.
- Шнуры категории 6 расширяют рабочую частоту до 250 МГц. Это оптимальный баланс для цехового оборудования средней загруженности.
- Для наиболее требовательных контуров применяется категория 6A, рассчитанная на полосу пропускания до 500 МГц. Она идеально подходит для серверных комнат, куда потоком загружаются масштабные высокоточные 3D-модели.
Законодательная и нормативная база (2026 год)
Инженерное проектирование и монтаж коммуникаций не допускает субъективных трактовок. Хотя многие базовые определения слаботочных комплексов можно найти в общих онлайн-справочниках (например, в таких как Википедия), ответственные специалисты руководствуются исключительно строгими протоколами. В Российской Федерации надзор за качеством регламентных актов осуществляет Росстандарт.
Долгое время инжиниринговые команды опирались на положения ГОСТ Р 53246-2008, который описывал методы проектирования телекоммуникационных узлов. В свою очередь, физический монтаж и процедуры аппаратного тестирования регулировал стандарт ГОСТ Р 53245-2008. С усложнением производственных процессов потребовалась актуализация документов. С 1 января 2023 года был официально введен в действие современный норматив ГОСТ Р 70305-2022, определяющий ключевые параметры подобных трактов.
Интеграция отечественного машиностроения с мировыми технологиями также вынуждает учитывать зарубежные требования. Поэтому при закупках комплектующих специалисты оглядываются на европейский стандарт CENELEC EN 50173 и глобальный протокол сертификации ISO/IEC 11801. В США, как упоминалось ранее, эта сфера подчиняется коммерческому стандарту TIA/EIA-568-B.
Пересечение с системами мониторинга и безопасности
Интеллектуальный промышленный комплекс требует, чтобы каждая локальная система безопасности бесшовно взаимодействовала с общей информационной шиной.
Сетевая архитектура подразумевает, что контроль доступа (СКУД) связывается с сервером напрямую через Ethernet-порты с использованием технологии PoE. Биометрические турникеты обмениваются ключами шифрования по тем же магистралям, которые обеспечивают работу конструкторского софта. Аналогичным образом функционирует охранно-пожарная сигнализация (ОПС). При срабатывании тепловых детекторов в зоне хранения заготовок экстренные телеметрические пакеты перенаправляются в распределительный дата-центр, где логический контроллер мгновенно принимает решение об обесточивании станков.
Особого внимания требует система видеонаблюдения. Камеры высокого разрешения круглосуточно генерируют избыточный потоковый трафик. Если общая пропускная способность магистралей была спланирована с дефицитом частотного диапазона, видеопоток начнет тормозить, создавая критическую слепую зону для службы контроля режима.
Финансовое планирование и стоимость монтажных работ
Бюджетирование телекоммуникационного строительства включает анализ сотен метрик. В крупных логистических хабах, таких как Москва, тарифы могут отличаться, однако общие принципы ценообразования предсказуемы. Опытные системные интеграторы, такие как компания ЛайтНэт, или строительные консорциумы формата ЭВАстрой, всегда опираются на прозрачные сметно-проектные расценки.
Для первичной оценки локальных бюджетов можно использовать следующие средние показатели индустрии:
- Физическая прокладка кабеля внутри пластикового защитного короба обходится заказчику в сумму от 100 рублей за каждый погонный метр.
- Установка внутренней компьютерной розетки на промышленной консоли оценивается приблизительно в 500 рублей за штуку.
- Стандартизированный обжим коммутационного узла коннектором формата RJ-45 стоит около 30 рублей за разъем.
- Внедрение и программная отладка типового 16-канального видеорегистратора требует инвестиций в размере около 4500 рублей.
Экономить на критически важных материалах нецелесообразно. Сервисное коммутационное оборудование от признанных брендов (например, торговая марка Legrand) может стоить дороже, но оно обеспечивает долголетие системы. Нормативные акты и производители предписывают сохранение всех эксплуатационных характеристик на протяжении 10 лет. При условии, что инсталляцию проводит аккредитованный специалист, срок эксплуатации инфраструктуры покрывается системной гарантией до 25 лет.
Пусконаладочные работы и сертификация
Любая инженерная работа по запуску комплекса финализируется процессом сертификации. Пусконаладочные работы подразумевают строгий аудит: инженеры с помощью высокочастотных анализаторов исследуют смонтированные порты. Прибор проверяет линии на коэффициент затухания, скрытые перекрестные наводки и целостность проводника. Только после получения распечатанных логов тестирования подписывается акт приема-передачи функционального комплекса заказчику.
Глубокое понимание того, как устроены структурированные кабельные системы, делает производственную базу управляемой и гибко адаптируемой под внедрение инновационного механообрабатывающего оборудования.
