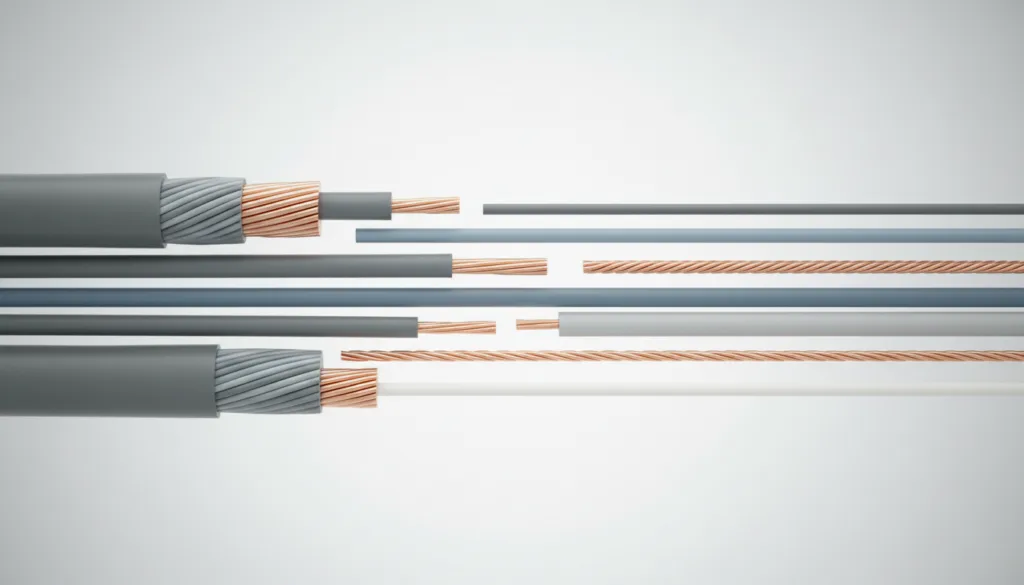

Что такое сечение кабеля и почему оно критично
Сечение кабеля по мощности подбирают так, чтобы ток нагрузки не превышал допустимый для токопроводящей жилы предел — иначе изоляция перегревается и теряет прочность. Сечение токопроводящей жилы — это площадь поперечного среза проводника в квадратных миллиметрах. Чем выше мощность потребителя, тем больший ток он потребляет и тем большее сечение провода необходимо. Требования к выбору сечений регламентирует ПУЭ (Правила устройства электроустановок) — ориентируйтесь на действующую редакцию как точку входа для самостоятельной проверки.
- Недостаточное сечение вызывает нагрев жилы, разрушение изоляции и риск короткого замыкания.
- Избыточное сечение безопасно, но увеличивает стоимость материалов без технической необходимости.
- Медные жилы выдерживают на 30–40% больший ток при том же сечении по сравнению с алюминиевыми.
Формула расчёта сечения по мощности и току
Расчёт сечения кабеля начинается с определения силы тока по формуле: I = P / (U × cos φ) для однофазной сети 220 В. Здесь P — полная мощность нагрузки в ваттах, U — напряжение (220 В), cos φ — коэффициент мощности (для бытовых нагрузок принимают 0,95–1,0). Для трёхфазной сети 380 В формула принимает вид: I = P / (√3 × U × cos φ), где U = 380 В. После получения расчётного тока по нему выбирают сечение из стандартных таблиц ПУЭ.
Пример: электрический двигатель мощностью 3 кВт подключается к однофазной сети 220 В с cos φ = 0,9. Ток составит: I = 3000 / (220 × 0,9) ≈ 15,2 А. По таблице для медного провода это соответствует сечению 1,5 мм² при открытой прокладке или 2,5 мм² при скрытой — с запасом по нагреву.
Таблица сечений кабеля по мощности и току
Таблица сечения кабеля по мощности и току для сети 220 В (медная жила, открытая прокладка) — базовый инструмент электрика при проектировании электропроводки. Ниже — обобщённые ориентировочные значения для медных проводов:
| Сечение жилы, мм² | Макс. ток, А | Мощность 220 В, кВт | Мощность 380 В, кВт |
|---|---|---|---|
| 1,5 | 19 | до 4,1 | до 7,2 |
| 2,5 | 27 | до 5,9 | до 10,5 |
| 4 | 38 | до 8,3 | до 14,5 |
| 6 | 46 | до 10,1 | до 17,5 |
| 10 | 70 | до 15,4 | до 26,6 |
| 16 | 90 | до 19,8 | до 34,2 |
Для алюминиевых жил допустимый ток ниже примерно на 30–35% при том же сечении — это следует учитывать при подборе кабеля СИП или алюминиевых вводных линий.
Потеря напряжения при большой длине кабеля
Потеря напряжения по длине кабеля растёт пропорционально длине линии и силе тока — при значительной длине провода сечение выбирают не только по допустимому нагреву, но и по допустимому падению напряжения. Норма потери напряжения для силовых цепей — не более 5% от номинального значения (ПУЭ). Формула потери: ΔU = (2 × ρ × L × I) / S, где ρ — удельное сопротивление (для меди ≈ 0,0175 Ом·мм²/м), L — длина линии, I — ток, S — сечение. Если длина линии превышает 20–25 м при токе свыше 16 А, расчёт потерь напряжения становится обязательным шагом.
Типичные ошибки при выборе сечения
Несоответствие сечения кабеля реальной нагрузке — не единственная ошибка. Не менее часто встречаются ошибки в методике расчёта.
- Расчёт только по установленной мощности без учёта коэффициента одновременности — приводит к завышенному сечению и лишним затратам.
- Игнорирование типа прокладки: допустимый ток для кабеля в трубе ниже, чем для открытой прокладки, на 15–20%.
- Смешение меди и алюминия в одной линии без специальных переходных зажимов — вызывает электрохимическую коррозию контакта.
- Выбор сечения только по мощности без проверки потери напряжения на длинных линиях (от 30 м и более).
Частые вопросы о расчёте сечения кабеля
Как рассчитать сечение кабеля по мощности потребителя на 220 В?
Определяют ток по формуле I = P / (U × cos φ), затем по таблице ПУЭ или справочным данным находят минимальное допустимое сечение медной или алюминиевой жилы для конкретных условий прокладки.
Как рассчитать сечение кабеля по мощности 380 В?
Для трёхфазной сети 380 В ток рассчитывают как I = P / (1,73 × 380 × cos φ). Полученное значение тока сравнивают с допустимыми нагрузками из таблицы сечений — выбирают ближайшее большее стандартное сечение.
Как рассчитать сечение кабеля по мощности двигателя?
Электрический двигатель имеет cos φ в диапазоне 0,75–0,92 и пусковой ток в 5–7 раз выше рабочего. Сечение кабеля подбирают по рабочему току, а защитный автомат — с учётом пускового тока, иначе автомат будет выбивать при каждом пуске.
Можно ли рассчитать сечение кабеля онлайн-калькулятором?
Онлайн-калькулятор ускоряет расчёт, но не заменяет проверку по таблицам ПУЭ: результат калькулятора следует сверить с нормативными значениями допустимого тока для конкретного типа кабеля и условий прокладки.
Как учесть длину кабеля при расчёте сечения?
При длине линии свыше 20–25 м дополнительно рассчитывают потерю напряжения. Если потеря превышает 5%, сечение увеличивают до следующего стандартного значения, даже если по нагреву хватает меньшего.
