ПВС кабель: что означает маркировка и где его применяют

Что такое ПВС и как расшифровывается маркировка

ПВС кабель — это гибкий соединительный провод с медными жилами, ПВХ-изоляцией и наружной оболочкой, который применяют для подключения электроприборов, удлинителей и бытовой техники при номинальном напряжении 380/660 В.

ПВС кабель это гибкий соединительный провод с виниловой изоляцией. Аббревиатура ПВС обычно расшифровывается так: «П» — провод, «В» — виниловая изоляция, «С» — соединительный. Формулировка «провод в виниловой изоляции соединительный» ближе к техническому смыслу, чем бытовое обозначение «шнур».

Здесь важно снять частую путаницу. ПВС — это не силовой стационарный тип для скрытой проводки, а гибкий провод для подключения нагрузки. Миф о том, что ПВС можно закладывать в стены как обычную стационарную линию, неверен — ПУЭ запрещают использовать его для скрытой и групповой прокладки в качестве постоянной проводки.

• ПВС — это гибкий провод, а не универсальное решение для любой линии.
• Маркировка указывает на материал изоляции и назначение как соединительного изделия.
• Кабели и провода этого типа рассчитаны прежде всего на подключение подвижных или периодически перемещаемых потребителей.

Конструкция, жилы и ПВХ-оболочка

Кабель ПВС это несколько сердечников из меди в плотной виниловой изоляции. Конструкция включает токопроводящую жилу из меди, изоляцию каждой жилы и общую оболочку из ПВХ-пластиката. ПВС стандартный многожильный провод с изоляцией и оболочкой из пвх, поэтому он сохраняет гибкость при регулярных изгибах.

ГОСТ 7399-97 подтверждает базовые требования к этому виду проводов, а токопроводящая жила должна быть не ниже 5 класса гибкости по ГОСТ 22483. Именно класс гибкости отличает ПВС от более жёстких решений для стационарного монтажа. Хорошая токопроводность высокая гибкость отличные показатели сопротивления — это не рекламная формула, а следствие медной многопроволочной жилы и назначения изделия.

Количество жил варьируется от 2 до 5, а номинальное сечение — от 0,5 до 25 мм². Миф о том, что у ПВС всегда только две или три жилы, неверен — стандартный диапазон шире, и выбор зависит от схемы подключения и мощности нагрузки.

• Медная жила повышает проводимость и стойкость к многократному изгибу.
• ПВХ оболочка защищает провод от механического контакта и бытовой влаги.
• Скрутка проволок внутри жилы делает соединительный провод более пластичным.

ПВС кабель: характеристики и рабочие параметры

ПВС кабель характеристики зависят от сечения жил и условий эксплуатации. Номинальное напряжение в сетях переменного тока составляет 380/660 В, а испытательное напряжение достигает 2000 В в течение не менее 5 минут. Кабель не рассчитан на произвольный перегрев — максимальная допустимая температура длительного нагрева жил составляет +70°C.

Условие эксплуатация влияет на температурный режим. При стационарной прокладке диапазон составляет от -25°С до +40°С, а при нестационарной — от -15°С до +40°С. Миф о том, что ПВС одинаково работает на сильном морозе в любом режиме, неверен — подвижное применение имеет более узкий нижний предел.

Срок служба также разделяется по режиму работы. Для стационарных электроприборов он составляет не менее 10 лет, для остальных применений — не менее 6 лет; рабочий ресурс оценивают как не менее 12 000 часов в стационарном режиме и не менее 5 000 часов в мобильном. Кабели этого типа выдерживают не менее 30 000 циклов изгибов, что важно для удлинителей и переносного инструмента.

• Номинальная токовая нагрузка: 6 А для 0,75 мм², 10 А для 1,0 мм², 16 А для 1,5 мм².
• Электрическое сопротивление 1 км не должно превышать 270 Ом.
• Минимальный радиус изгиба составляет 80 мм для 0,75–1,0 мм² и 120 мм для 1,5–2,5 мм².

Где применяют и где использовать нельзя

ПВС это гибкий кабель для подключения электроприборов и удлинителей. Основная сфера применение — бытовая техника, переносной электроинструмент, удлинители, осветительные приборы и шнуры питания, где важны гибкость и частые изгибы. ПВС это провод соединительный с виниловой изоляцией, поэтому его логично использовать там, где провод регулярно двигается или подключается к прибору.

ПУЭ вводят важное ограничение: ПВС нельзя применять как скрытую стационарную проводку. Миф о том, что гибкий провод всегда лучше жёсткого для любой линии, неверен — гибкий пвс для удлинителей стационарный ввг для проводки, и это различие связано с назначением, а не с удобством монтажа.

Если проект включает корпус изделия, станок, шкаф автоматики или прототип оборудования, то провод ПВС выбирают только для подвижных подключений и сервисных шнуров. Для постоянной внутренней трассы конструктор должен сверять решение с ПУЭ, ЕСКД и требованиями к монтажу.

1. Используйте ПВС для шнуров питания и переносных подключений.
2. Не закладывайте такой провод в стены вместо стационарной линии.
3. Проверяйте температуру, радиус изгиба и токовую нагрузку до выбора сечения.

Сравнение с другими типами проводов

ПВС провод в виниловой изоляции со скруткой отличается от жестких аналогов. ПВС отличается от стационарных марок прежде всего многопроволочной жилой и более высокой гибкостью. Поэтому провод удобен для шнуров, но эта же конструкция не делает его заменой кабеля для постоянной скрытой линии.

Сравнение нужно вести по измеримым критериям: класс гибкости жилы, допустимое назначение, диапазон сечений, количество жил и режим эксплуатации. Формула «почему ПВС это провод а не кабель» встречается часто, но на практике рынок использует оба обозначения; технически точнее говорить о гибком соединительном проводе.

• ПВС лучше подходит для подвижного подключения, чем жёсткие монтажные решения.
• Жёсткие аналоги лучше подходят для стационарной проводки по требованиям ПУЭ.
• Выбор определяет не привычка монтажника, а конкретный режим работы линии.

Плюсы и минусы ПВС

Провод ПВС сочетает гибкость, медные жилы и понятную маркировку. Материал востребован там, где провод постоянно изгибается и работает с бытовой нагрузкой. При этом ограничения по стационарной прокладке нельзя игнорировать.

• Плюс — высокая гибкость за счёт многопроволочной медной жилы 5 класса.
• Плюс — широкий выбор: от 2 до 5 жил и от 0,5 до 25 мм².
• Плюс — понятная область применения для электроприборов и удлинителей.
• Минус — запрет на скрытую и групповую стационарную прокладку по ПУЭ.
• Минус — рабочие характеристики зависят от температуры и радиуса изгиба.

FAQ по маркировке и сечению

Как расшифровывается ПВС кабель?

Аббревиатура ПВС означает провод в виниловой изоляции соединительный. Если говорить точнее, это гибкий медный провод для подключения приборов, а не универсальная стационарная проводка.

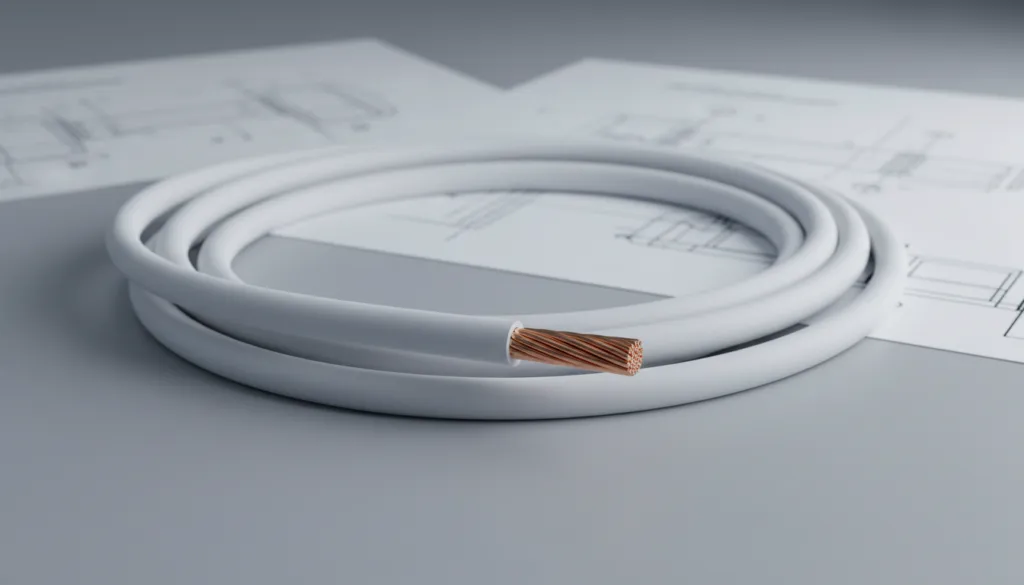

Кабель ПВС как выглядит?

Изделие имеет круглую форму, наружную ПВХ-оболочку и несколько изолированных медных жил внутри. Чаще всего встречаются 2-, 3- и 4-жильные исполнения.

ПВС 3х2,5 расшифровка кабель — что означает?

Обозначение 3х2,5 показывает три жилы с номинальным сечением 2,5 мм² каждая. Для точной допустимой нагрузки ориентируются на условия прокладки, температуру и требования проекта.

Кабель ПВС 3х2,5 характеристики какие?

Для марки в целом сохраняются общие параметры: напряжение 380/660 В, медные многопроволочные жилы, ПВХ-изоляция, от 2 до 5 жил, срок службы от 6 до 10 лет в зависимости от режима. Конкретный ток лучше уточнять по сечению и условиям эксплуатации.

Кабель ПВС 3х4 технические характеристики и ПВС 4х4 характеристики технические — есть ли разница?

Разница определяется количеством жил при одинаковом сечении 4 мм². Провод 3х4 используют там, где нужна трехжильная схема подключения, а 4х4 — когда требуется четыре жилы, например с отдельным защитным проводником или иной схемой цепи.
