Что такое патч-панель и зачем она нужна в СКС

Патч панель — это пассивное оборудование, которое собирает кабельные линии в одной точке и упрощает подключение сети через удобную коммутацию портов. Если говорить инженерно, коммутационная панель выступает интерфейсом между постоянной кабельной линией СКС и активным оборудованием, прежде всего коммутатором.

На практике патч-панель используют в офисах, локальных сетях предприятий, серверных, а также там, где важны организация кабельных соединений, быстрая диагностика и аккуратный кабельный менеджмент. Без неё подключение кабелей напрямую к коммутатору кажется проще только на старте. При расширении сети такая схема резко усложняет обслуживание.

Место патч-панели в структуре СКС

Структурированная кабельная система строится по принципу разделения постоянной линии и зоны оперативной коммутации. Патч панель относится именно к этой зоне: с тыльной стороны в неё заводят стационарный кабель, а с лицевой стороны получают подписанные порты для подключения патч-кордов.

Здесь важно не путать роли устройств. Патч-панель — пассивное оборудование, она не обрабатывает трафик и не управляет передачей данных. Коммутатор — активное оборудование, которое уже распределяет сетевые соединения между устройствами локальной сети.

Такой подход особенно полезен в коммуникационном шкафу или серверной стойке, где десятки линий должны быть собраны, промаркированы и доступны для устранения неисправностей. В центре обработки данных эта логика становится обязательной: чем выше плотность подключений, тем важнее кабельная организация.

Как устроена коммутационная панель

Лицевая и тыльная стороны

С лицевой стороны медная патч панель обычно имеет порты 8P8C, которые в быту называют RJ-45. Именно сюда подключают патч-корды, ведущие к коммутатору, маршрутизатору или другому сетевому устройству.

На тыльной стороне расположены IDC-контакты для заделки витой пары. Монтаж выполняют по схемам T568A или T568B, а для работы с IDC-портами применяют инструмент стандартов 110 или Krone. Это типовая практика для медных линий СКС.

Форм-фактор и монтаж

Наиболее распространённый формат — 19 дюймов для установки в стойку или коммутационный шкаф. Чаще всего встречается высота 1U, но существуют и варианты 0.5U и 2U. Для компактных систем применяют также панели шириной 10 дюймов.

По числу портов распространены модели на 24 порта, а также на 12, 16 и 48. Если нужна высокая плотность портов, используют исполнение, где 48 портов размещены в 1U. Это экономит место в стойке, но повышает требования к маркировке и кабельному менеджменту.

Какие бывают патч-панели

По типу кабеля и экранированию

Основное деление — на панели для медных и оптоволоконных линий. В медном сегменте применяют решения под витую пару с экранированием UTP или FTP. Экранированная патч-панель FTP помогает снизить влияние электромагнитных помех, но требует корректного заземления и соблюдения правил монтажа.

Если в системе используются экранированные линии, нужно обращать внимание на расстояние между силовыми и слаботочными трассами. При таком монтаже ориентируются на требования ПУЭ, особенно когда рядом проходит силовой кабель.

По категории и пропускной способности

Категория панели должна соответствовать всей линии. Патч-панели Cat5e поддерживают скорость до 2,5 Гбит/с на частоте 100 МГц, Cat6 — до 5 Гбит/с на частоте 250 МГц, а Cat6A — до 10 Гбит/с на частоте 500 МГц на дистанции до 100 метров.

Есть важное правило: если поставить патч-панель Cat6, но оставить кабель Cat5e, вся линия будет работать на уровне Cat5e. Для сетевой инфраструктуры категория кабеля, коннекторов и всей коммутации должна быть согласованной.

По конструкции

Цельные панели подходят для типовых задач, а модульная патч-панель даёт больше гибкости. В наборные решения устанавливают модули Keystone разных типов: RJ-45, RJ-12, RJ-11, HDMI или USB. Такой вариант удобен, когда в одном шкафу нужно объединить несколько интерфейсов.

Патч-панель и коммутатор: в чём разница

Главное различие — в функции. Коммутационная панель не усиливает сигнал, не коммутирует пакеты и не подаёт питание PoE сама по себе. Она только организует физические соединения и делает подключение кабелей управляемым.

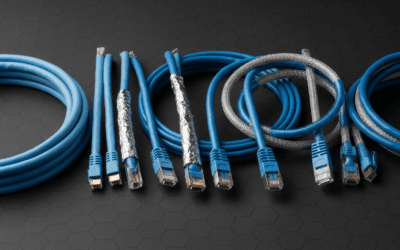

Коммутатор, напротив, отвечает за работу сети как активное устройство. Соединение между панелью и коммутатором выполняют через патч-корд. Если панель и коммутатор расположены друг над другом, обычно используют короткие патч-корды длиной 10–20 см — это снижает путаницу и улучшает доступ к портам.

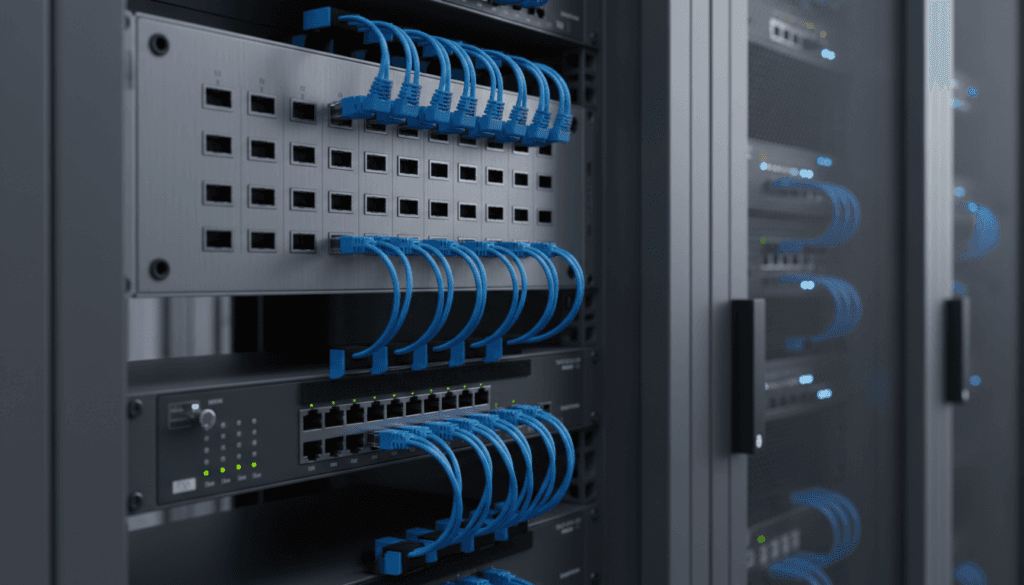

Чередование патч-панелей и коммутаторов в стойке часто выбирают не только ради удобства. Такая схема помогает развести кабельные пучки, улучшает охлаждение и уменьшает время обслуживания при изменении конфигурации.

Как выбрать патч-панель под задачу

1. Определите тип сети. Для домашней сети и малого офиса достаточно базовой медной панели, а для ЦОД и плотной серверной инфраструктуры важнее масштабируемость, маркировка и высокая плотность портов.
2. Согласуйте категорию линии. Панель, витая пара, патч-корды и розетки должны соответствовать одной категории, иначе производительность ограничит самый слабый элемент.
3. Оцените экранирование. В среде с электромагнитными помехами лучше использовать FTP-решения с правильным заземлением, а в обычных условиях часто достаточно UTP.
4. Проверьте формат установки. Для стандартной серверной стойки подходит 19-дюймовая панель, а для компактных узлов — 10-дюймовая, если шкаф рассчитан именно на такой размер.
5. Продумайте обслуживание. Маркировка портов, органайзер, понятная схема подключения и запас по портам заметно ускоряют диагностику и последующие изменения.

Типичные ошибки при монтаже

• Прямое подключение стационарной линии в коммутатор. Такое решение экономит один этап только в момент запуска, но усложняет замену оборудования и повышает риск повреждения кабеля.
• Смешение категорий компонентов. Когда категория кабеля ниже категории панели, высокая скорость передачи данных остаётся недостижимой для всей линии.
• Отсутствие маркировки. Неподписанные порты замедляют устранение неисправностей и делают любую перекоммутацию источником ошибок.
• Игнорирование кабельного менеджмента. Без органайзеров и аккуратной укладки даже качественная патч панель быстро превращается в трудный для обслуживания узел.
• Неверная работа с экранированием. FTP-панель без корректного заземления не даёт ожидаемого эффекта и может усложнить монтаж.

Вывод

Если сформулировать коротко, патч-панель — это не замена коммутатору, а основа удобной и масштабируемой коммутации в СКС. Она позволяет аккуратно завершить кабельные линии, упорядочить порты, ускорить диагностику и сократить время обслуживания сети.

Для инженера логика выбора проста: сначала определяем тип кабельной системы, затем категорию, плотность портов, формат стойки и требования к экранированию. Тогда коммутационная панель становится не формальностью, а рабочим инструментом, который поддерживает порядок в сети на всём сроке её эксплуатации.
