Что такое патч-корд
Патч-корд — это коммутационный шнур, состоящий из отрезка витой пары с установленными на обоих концах разъемами RJ-45. В отличие от кабеля в бухте он поставляется уже готовым к установке и не требует дополнительной обжимки.
Основная функция патч-корда — обеспечение гибкого подключения сетевых устройств. Его используют для соединения роутеров, коммутаторов, серверов и рабочих станций внутри локальной сети.
Устройство и конструкция
В основе патч-корда лежит многожильный провод витой пары. Жилы выполняются из меди, что гарантирует стабильную передачу данных. Коннекторы RJ-45 фиксируются литым способом или с помощью колпачков.

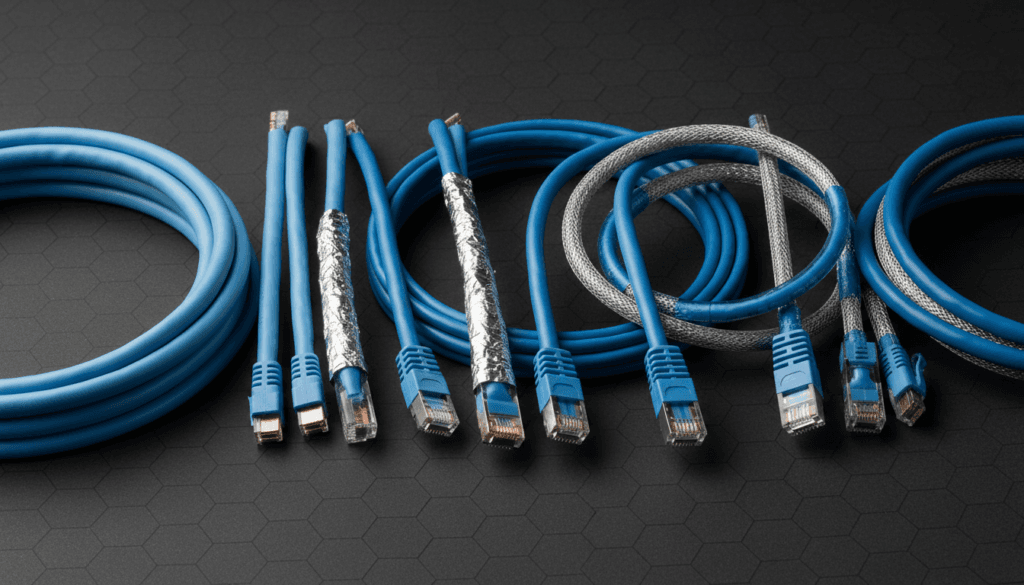

Тип экранирования определяет устойчивость к электромагнитным помехам. UTP не имеет защиты, FTP и S/FTP оснащены экраном из фольги или оплетки. Материал оболочки влияет на применение: ПВХ для офисов, LSZH — для центров обработки данных.
Категории и технические характеристики
Cat 5e остается самой распространенной категорией. Она обеспечивает скорость передачи данных до 1 Гбит/с при длине до 100 метров. Более высокие категории Cat 6 и Cat 6A поддерживают 10 Гбит/с.
Длина патч-корда напрямую влияет на качество сигнала. Стандартные размеры — 0,5, 1, 2, 3 и 5 метров. Чем короче соединительный кабель, тем меньше затухание.
Отличия от кроссовера и пигтейла
Кроссовер является разновидностью патч-корда. В нем жилы обжаты по схеме, которая позволяет соединять два одинаковых устройства напрямую. Обычный патч-корд использует прямую схему обжимки.
Пигтейл отличается от патч-корда отсутствием второго разъема. Это отрезок кабеля с одним RJ-45, предназначенный для сварки или подключения к розетке в СКС.
Применение в структурированных кабельных системах

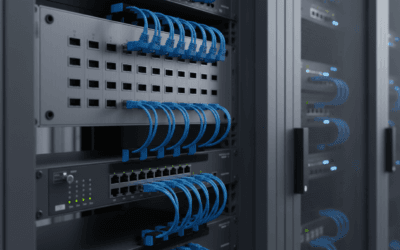

В СКС патч-корды выполняют роль соединительных элементов между активным оборудованием и информационными розетками. Они позволяют быстро изменять конфигурацию сети без перемонтажа постоянной проводки.
Особое значение патч-корды имеют в центрах обработки данных. Здесь применяют литые патч-корды с повышенной прочностью и оболочкой LSZH, которая не выделяет токсичных веществ при горении.
