Для чего нужен медиаконвертер и как он работает

Медиаконвертер нужен для того, чтобы преобразовать сигнал и организовать передачу данных между разными средами передачи — чаще всего между медным Ethernet-кабелем и линией на оптическом волокне. Это небольшое сетевое устройство помогает подключить существующее оборудование к оптоволоконной линии, увеличить дистанцию связи и сохранить совместимость с действующей сетевой инфраструктурой. На практике его ставят там, где витая пара уже не справляется по длине трассы, помехоустойчивости или требованиям к развязке между узлами.

Что такое медиаконвертер

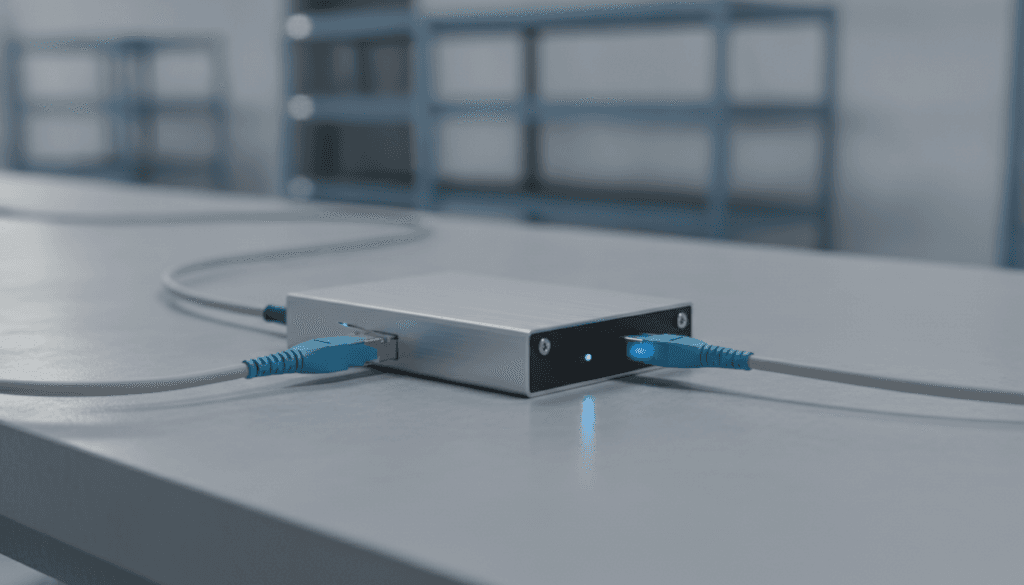

По сути, медиаконвертер — это промежуточное устройство, которое принимает электрический сигнал с медного порта и выполняет преобразование сигнала в оптический формат, либо в обратную сторону. На одном конце у него обычно расположен медный порт RJ-45 под витую пару, на другом — оптический порт под оптический кабель или оптоволоконный кабель с нужным типом разъёма. За счёт этого можно связать сетевое оборудование разных физических интерфейсов без замены коммутатора, камеры, контроллера или промышленного терминала.

Такой вариант полезен не только в офисных сетях. В производственных и складских зонах, где есть длинные маршруты, электромагнитные помехи и распределённые узлы, переход с медной линии на оптическое волокно часто оказывается самым рациональным решением. Мы получаем более стабильную передачу, большую длину линии и гибкость при модернизации.

Как работает преобразование сигнала

Принцип работы достаточно прямой. С одной стороны устройство принимает сигнал медный по интерфейсу Ethernet, анализирует его в рамках поддерживаемого стандарта и передаёт дальше уже как световой импульс в оптический кабель. На приёмной стороне второй медиаконвертер выполняет обратное преобразование сигнала и возвращает данные в форму, понятную обычному сетевому устройству.

Если говорить проще, медиаконвертер не меняет сетевой протокол верхнего уровня, а лишь адаптирует физическую среду передача. Поэтому для конечных узлов сеть выглядит как обычное соединение Ethernet. Это важно: передача данные идёт прозрачно, без перестройки логики сети, адресации или приложений.

Какие задачи он решает

• Увеличивает расстояние линии. Для витой пары действуют ограничения по длине сегмента, тогда как оптоволоконный кабель позволяет передавать данные значительно дальше.
• Связывает разнородные интерфейсы. Если на объекте уже есть медный кабель и медный порт на оборудовании, но магистраль строится по оптике, медиаконвертер снимает проблему совместимости.
• Повышает устойчивость к помехам. Оптический сигнал не подвержен электромагнитным наводкам так, как электрическая передача по меди.
• Помогает модернизировать сеть поэтапно. Не обязательно сразу менять всю сетевую инфраструктуру — можно переводить отдельные участки на оптический стандарт постепенно.

Где применяют медиаконвертеры

Чаще всего такие устройства используют в системах видеонаблюдения, на удалённых постах, в цехах, на складах, в кампусных сетях и между зданиями. Там, где медный кабель уже проложен до локального оборудования, а магистральная передача выполняется по оптике, медиаконвертер становится логичным связующим звеном. Он также востребован при подключении старого оборудования к новой волоконно-оптической линии.

В промышленной среде он полезен ещё и потому, что позволяет аккуратно разделить участки сети по электрическим условиям. Если в одной зоне много силового оборудования, приводов и преобразователей частоты, переход на оптический участок снижает риск проблем со связью. Для инженерных систем это особенно важно, поскольку сбой связи может остановить не только передачу данных, но и работу всей цепочки управления.

Основные типы медиаконвертеров

На рынке встречается несколько схем, и различаются они не только по разъёмам. Базовый тип — преобразователь «медный Ethernet в оптический Ethernet». Но дальше начинаются варианты по скорости, числу волокон, длине волны, форм-фактору и способу питания. Выбор зависит от того, какая линия уже есть и какое оборудование нужно подключение.

По типу подключения

• Одноволоконные модели. Передача и приём идут по одному волокну, но на разных длинах волна. Это удобно, когда свободное оптическое волокно ограничено.
• Двухволоконные модели. Один канал работает на передачу, второй — на приём. Такая схема подключение считается классической и проще в диагностике.
• Standalone-исполнение. Отдельный корпус с внешним блок питание — распространённый вариант для локальной установки у конкретного узла.
• Шасси-исполнение. Несколько модулей устанавливаются в корзину с общим питанием. Такой вариант удобен в серверной или телеком-стойке.

По скорости и стандарту

Медиаконвертеры отличаются по поддерживаемой скорости передача: 10 Мбит/с, 100 Мбит/с, 1 Гбит/с и выше. Наиболее востребованы модели Fast Ethernet и Gigabit Ethernet, но при выборе важно смотреть не только на паспортную скорость, а на поддержку стандартов IEEE, режим автосогласования и совместимость с удалённым устройством. Если одна сторона работает на 1 Гбит/с, а вторая ограничена 100 Мбит/с, фактическая передача будет идти по младшему режиму.

Отдельно проверяют медиаконвертер поддержка функций Link Fault Pass Through, Auto MDI/MDI-X и управления дуплексом. Эти параметры влияют на стабильность связи и упрощают диагностику. В проектах, где сеть обслуживается без постоянного присутствия персонала, такая поддержка стандарт особенно полезна.

Из каких элементов состоит устройство

Даже простое устройство включает несколько обязательных узлов. Это медный порт для подключения RJ-45, оптический порт под нужный тип коннектора, контроллер преобразования, индикация состояния линии и питание. Если модель рассчитана на тяжёлые условия, добавляются расширенный температурный диапазон, защита корпуса, резервное питание и крепление на DIN-рейку.

Важно понимать, что медный порт и оптический интерфейс должны соответствовать всей линии. Нельзя просто взять первый попавшийся медиаконвертер и подключить его к любому волокну. Нужно учитывать тип кабеля, разъём, длина волна, допустимую дальность, а также то, одномодовое это или многомодовое оптическое волокно.

Медный и оптический сегмент: в чём разница

Медный кабель в виде витой пары удобен, недорог и прост в монтаже. Но у него есть ограничения по длине линии и чувствительности к электромагнитной обстановке. Оптический кабель сложнее в разделке и требует аккуратности при монтаже, зато обеспечивает большую дистанцию, гальваническую развязку и высокую устойчивость к внешним воздействиям на сигнал.

Поэтому связка «витая пара — медиаконвертер — оптоволоконный кабель» часто оказывается компромиссом между стоимостью и техническим результатом. Мы сохраняем существующий медный участок у конечного устройства, а длинную магистраль переводим на более подходящую среда передача. Это особенно актуально при расширении цехов, ангаров, складов и распределённых инженерных площадок.

На что смотреть при выборе

Если задача сформулирована как «подключить устройство по оптике», этого мало. Выбирать нужно по нескольким параметрам сразу, иначе схема подключение либо не заработает, либо будет работать нестабильно. Ниже — базовый набор критериев, который стоит проверить до закупки.

1. Скорость и стандарт Ethernet. Уточняем, какую скорость передача поддерживает конечное оборудование и вся линия в целом.
2. Тип волокна. Нужно определить, используется одномодовое или многомодовое оптическое волокно, иначе порты не совпадут по оптике.
3. Количество волокон. Для одноволоконных и двухволоконных линий требуются разные типы устройств и разные пары на концах.
4. Длина волна и дальность. Эти параметры должны соответствовать модулю, трассе и второй стороне линии.
5. Исполнение корпуса и питание. Для шкафа автоматики и офисной стойки требования будут разными; где-то нужен внешний блок питание, а где-то — клеммное питание 24 В.
6. Условия эксплуатации. Температура, запылённость, вибрация и способ монтажа влияют на выбор не меньше, чем сам порт.

Типичные ошибки при подборе

Самая частая ошибка — ориентироваться только на разъём и не проверять весь канал связи. Внешне оптический порт может подходить, но устройство окажется рассчитано на другой стандарт или на другую длину волны. Вторая ошибка — игнорировать ограничения удалённого оборудования: старый сетевой интерфейс не всегда корректно работает с автоматическим согласованием скорости.

Ещё одна проблема — смешение понятий «медиаконвертер» и «коммутатор с оптическим uplink-портом». Коммутатор решает более широкий круг задач, тогда как медиаконвертер нужен именно как адаптер среды передачи. Если требуется просто преобразование между медью и оптикой, лишняя функциональность может только усложнить схему.

Хороший признак корректного подбора — когда мы можем описать всю линию целиком: какое сетевое устройство стоит на концах, какой медный кабель подключён локально, какой оптический кабель идёт по магистрали, какая требуется скорость и какое питание предусмотрено на объекте.

Как выглядит базовая схема подключения

Классическая схема подключение состоит из двух преобразователей. Первый медиаконвертер подключается к коммутатору или контроллеру через витую пару, а затем передаёт сигнал в оптический сегмент. На другом конце второй медиаконвертер принимает световой сигнал, выполняет обратное преобразование и отдаёт его в медный порт удалённого устройства.

Иногда один преобразователь ставят только с одной стороны, если на второй уже есть сетевой коммутатор с оптическим интерфейсом. Такой вариант тоже рабочий, но нужно проверить поддержку стандартов с обеих сторон. Для одноволоконной линии особенно важно, чтобы устройства были согласованы как пара по длинам волна на передачу и приём.

Питание и эксплуатационные нюансы

Во многих проектах про питание вспоминают в последний момент, хотя это критичный параметр. Обычные офисные модели часто используют внешний блок питания и рассчитаны на спокойные условия. Промышленное оборудование чаще получает питание от клемм, допускает резервирование и устойчиво к перепадам температуры.

Если устройство стоит в шкафу автоматики рядом с приводами, нужно оценить не только электрическое питание, но и общее размещение. Важно обеспечить нормальный теплоотвод, доступ к индикации и возможность быстро проверить состояние порта. Для сервисного персонала это заметно сокращает время диагностики линии.

Когда медиаконвертер действительно нужен, а когда нет

Использовать такое устройство имеет смысл, когда требуется сохранить существующий медный сегмент и одновременно перейти на оптическую магистраль. Это рационально при модернизации поэтапно, при удалённых узлах и в случаях, когда полная замена сетевого оборудования экономически не оправдана. Также медиаконвертер уместен там, где нужно развести участки сети по электрическим условиям.

Но если проект создаётся с нуля и на обеих сторонах можно сразу поставить коммутаторы с нужными интерфейсами, отдельный преобразователь не всегда обязателен. В такой ситуации стоит сравнить стоимость, количество узлов, требования к резервированию и будущему обслуживанию. Иногда встроенный оптический порт оказывается проще, чем отдельное устройство между двумя элементами сети.

Краткий вывод

Медиаконвертер — это практичный инструмент, который обеспечивает передачу данных между медной и оптической средой без полной перестройки сети. Он нужен, когда требуется связать медный кабель и оптоволоконный кабель, увеличить дистанцию, повысить устойчивость линии и аккуратно встроить новую оптику в существующую сетевую инфраструктуру. При выборе решающими становятся не только порт и цена, но и тип волокна, длина волна, стандарт, скорость передача, питание и условия эксплуатации.

Если смотреть на задачу инженерно, медиаконвертер — не просто переходник, а элемент архитектуры линии. Чем точнее описана среда передача и чем аккуратнее согласованы все параметры, тем надёжнее будет работать сеть в реальных условиях.
