Что такое LAN кабель и как он устроен
LAN кабель — это сетевой кабель на основе витой пары, предназначенный для построения локальной сети по стандарту Ethernet. Конструктивно он представляет собой несколько пар медных проводников, попарно скрученных между собой. Скрутка — не дань традиции: она физически подавляет взаимные электромагнитные помехи между соседними парами. Подключение к сетевому оборудованию выполняется через коннектор RJ-45.
Для сетей со скоростью до 100 Мбит/с достаточно двух пар проводников (маркировка 2PR), тогда как гигабитный Ethernet и выше требует четырёх пар (4PR). Стандартная максимальная длина одного сегмента витой пары без усилителя сигнала составляет 100 метров — это ограничение заложено в базовые спецификации.

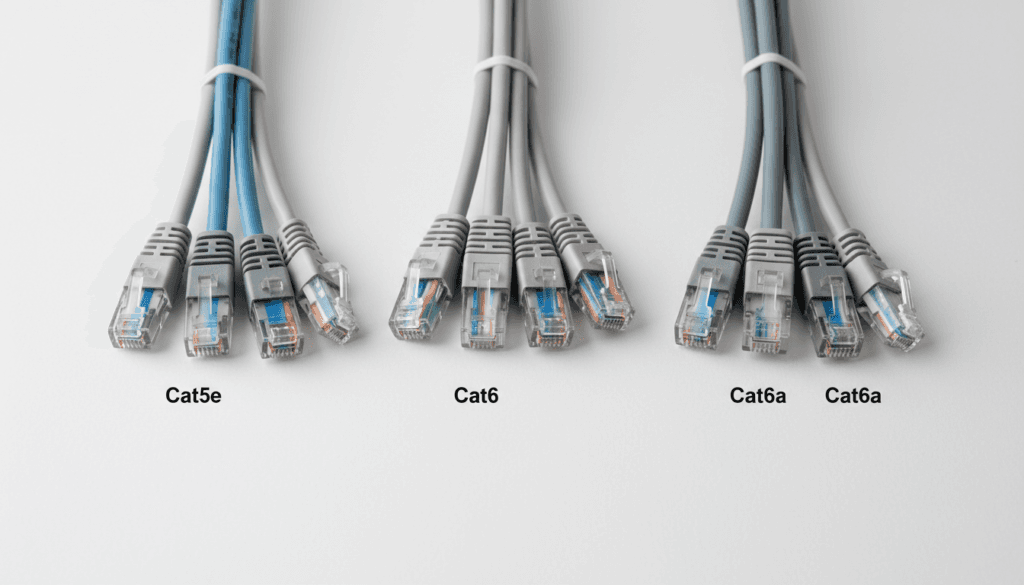

Категории витой пары: скорость и частота
Категория кабеля определяет его пропускную способность, а значит — и практическую скорость передачи данных. Ниже приведены актуальные варианты для проводных сетей.
- Cat5e — поддерживает скорость до 1 Гбит/с при рабочей частоте до 100 МГц. Подходит для большинства офисных и домашних инсталляций без высоких требований к пропускной способности.
- Cat6 — обеспечивает 10 Гбит/с на расстоянии до 55 метров при частоте 250 МГц. Оптимальный выбор для структурированной кабельной системы среднего масштаба.
- Cat6a — сохраняет скорость 10 Гбит/с на полной длине сегмента в 100 метров при частоте до 500 МГц. Рекомендуется для офисных этажей и коммутационных шкафов.
- Cat7 — поддерживает до 10 Гбит/с при частоте до 600 МГц, требует экранирования каждой пары и общего экрана.
- Cat8 — рассчитан на скорость до 40 Гбит/с для стандартов 25GBASE-T и 40GBASE-T, однако длина сегмента ограничена 30 метрами. Применяется преимущественно внутри серверных стоек.
Экранирование: UTP и STP
По типу защиты от внешних электромагнитных помех витая пара делится на два основных класса. UTP (неэкранированная витая пара) не имеет дополнительной защиты — подходит для помещений без интенсивных источников помех и остаётся самым распространённым вариантом в офисах и домах. STP (экранированная витая пара) оснащена металлической оплёткой или фольгой вокруг пар и обеспечивает стабильное соединение в условиях высокого электромагнитного фона: рядом с силовыми кабелями, промышленным оборудованием, трансформаторами.
Экранированный кабель требует заземлённой инфраструктуры — без корректного заземления экран становится источником помех, а не защитой от них.
Маркировка: проводник и оболочка
Маркировка на внешней изоляции кабеля содержит ключевые сведения о материале проводника и типе оболочки. На эти параметры стоит обращать внимание при выборе.
- CU (медь) — медная жила из бескислородной меди. Маркировка BC (Bare Copper) указывает на чистоту свыше 99,9% по стандарту IEC 61156-5; электрическое сопротивление не должно превышать 9,5 Ом на 100 метров.
- CCA (омедненный алюминий) — более дешёвый материал проводника с худшими электрическими характеристиками. Не рекомендуется для PoE-нагрузок из-за повышенного сопротивления.
- LSZH (Low Smoke Zero Halogen) — малодымный безгалогенный тип оболочки. При горении не выделяет токсичных галогенов, соответствует нормам ГОСТ Р 54429–2011 и ГОСТ 31565–2012. Обязателен при прокладке в зданиях с высокой плотностью людей.
- PP (полипропилен) — внешняя изоляция, рассчитанная на рабочую температуру до 140 °C. Применяется там, где кабель подвергается тепловому воздействию.
Альтернатива: оптоволокно
Оптоволокно — альтернатива витой паре при необходимости передачи данных на расстоянии свыше 100 метров или в условиях экстремальных электромагнитных помех. Оно полностью невосприимчиво к электромагнитным помехам и обеспечивает значительно большую пропускную способность. Однако монтаж и оборудование для оптических сетей обходятся дороже, а патч-корды на витой паре с разъёмом RJ-45 по-прежнему остаются стандартом для подключения конечных устройств.
