Что такое плазменная резка и как она работает
Плазменная резка металла — это процесс разрезания металла электрической дугой, ускоренной потоком ионизированного газа, при котором температура плазменной струи достигает от 5000 до 30 000 °C, а скорость истечения из сопла — от 500 до 1500 м/с. Именно это сочетание температуры и скорости позволяет мгновенно расплавлять и выдувать металл из зоны реза. Плазменная резка является высокоточным методом термической обработки металла, применяемым как на ручных аппаратах, так и на станках с ЧПУ.
В основе метода лежит физический принцип: газ (воздух, азот, аргон или водородно-аргоновая смесь) под давлением пропускается через электрический разряд, ионизируется и переходит в состояние плазмы. Плазменный поток при плавном передвижении горелки режет металл быстро и аккуратно — расплав непрерывно выдувается из зоны реза кинетической энергией струи. Процесс проплавления и удаления расплава за счёт теплоты, получаемой от плазменной дуги, принципиально отличает технологию от кислородной резки, где около 70% энергии выделяется при сгорании железа.
Устройство плазматрона: электрод, сопло и газовый тракт
Резак содержит электрод и форсунку, на которую подаётся поток горячего воздуха под давлением от 4,8 до 8 бар — эти два элемента формируют плазменную дугу и определяют качество реза. Электроды изготавливают из меди со вставками из гафния: гафний облегчает поджиг и стабилизирует горение дуги при высоких токах. Сопло концентрирует поток и управляет геометрией плазменной струи, поэтому его диаметр подбирают под толщину обрабатываемой заготовки.
Источник питания обеспечивает напряжение холостого хода от 240 до 400 В — этого достаточно для первичного поджига дуги. Инверторный источник питания эффективнее трансформаторного на 30%, что снижает энергопотребление при тех же рабочих токах. Схема запуска включает два этапа: сначала между электродом и соплом зажигается дежурная дуга, затем она переносится на заготовку и становится режущей.
Режимы резки: ток, толщина и тип газа
Технология плазменной резки металла включает несколько режимов в зависимости от мощности оборудования и толщины заготовки. Бытовые плазморезы работают на токе до 60 А и режут металл толщиной до 20 мм. Профессиональные аппараты выходят на ток до 160 А и обрабатывают заготовки толщиной до 55 мм. Промышленные системы работают с током до 800 А и обеспечивают рез толщиной до 90 мм, а специализированные станки способны разрезать металл толщиной до 200 мм.
Выбор плазмообразующего газа напрямую влияет на качество кромки и скорость реза. Для низколегированной стали толщиной до 100 мм часто применяют водородно-аргоновую смесь с 35% водорода и 65% аргона. Для углеродистых сталей и цветных металлов в большинстве случаев достаточно сжатого воздуха — он доступен, дёшев и обеспечивает приемлемое качество реза. Азот используют там, где требуется исключить окисление кромки.
- Воздушно-плазменная резка — универсальный режим для углеродистых сталей, алюминия и меди толщиной до 50 мм.
- Азотная защита кромки — применяется при повышенных требованиях к чистоте реза и минимальному окислению поверхности.
- Водородно-аргоновая смесь — оптимальна для высоколегированных и нержавеющих сталей большой толщины.
- Кислородная плазма — ускоряет рез углеродистых сталей, но требует специальных электродов из-за агрессивной среды.
Плазма против лазера: когда что выбрать
Плазменная резка — это гораздо более быстрый способ резки металла при работе с толстыми заготовками, тогда как лазер превосходит плазму по точности на тонколистовом материале. Сравнительный диапазон толщин: плазма перекрывает от 0,5 до 160 мм, лазер — до 25–30 мм, газокислородная резка — от 3 до 300 мм. При изготовлении простых деталей плазменная резка в два-три раза выигрывает у лазерной по скорости.
Лазерный луч обеспечивает ширину реза менее 0,2 мм и минимальную зону термического влияния, что критично для прецизионных деталей. Плазма даёт ширину реза от 1 до 5 мм в зависимости от тока и диаметра сопла — это приемлемо для конструкционных деталей, но требует припуска под финишную обработку. Стоимость оборудования и расходных материалов у плазменных систем существенно ниже лазерных при сопоставимой производительности на толщинах свыше 6 мм.
Плазменная резка с ЧПУ: точность и автоматизация

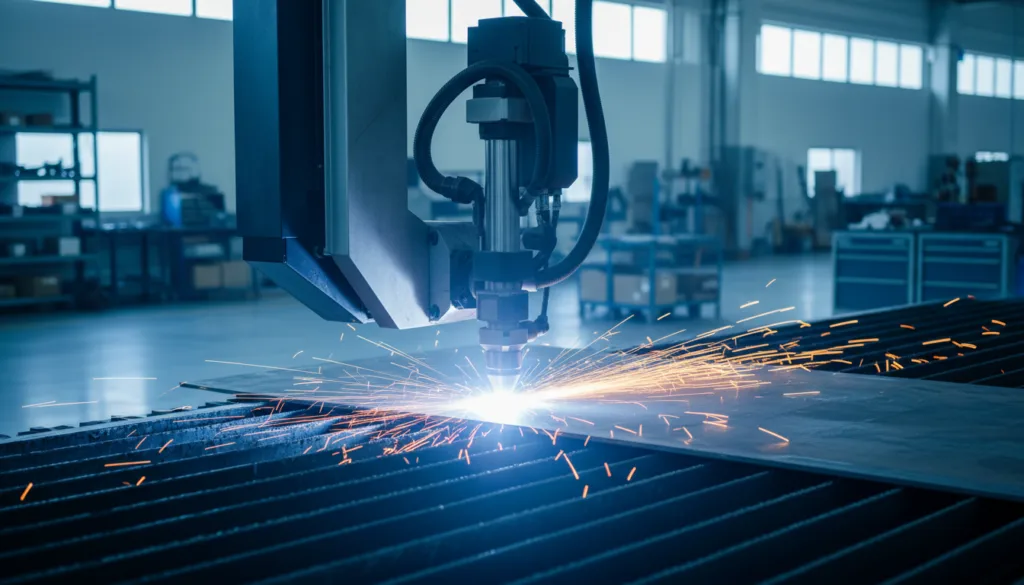

Принцип работы плазменной резки с ЧПУ основан на синхронизации координатных перемещений портала и управления параметрами дуги по программе, что позволяет воспроизводить сложные контуры с повторяемостью ±0,5 мм. Станок с ЧПУ исключает влияние человеческого фактора на скорость и траекторию горелки — оба параметра задаются в управляющей программе. CAM-система рассчитывает оптимальные точки врезки, скорость подачи и ток для каждого участка контура.
Для передачи детали на плазменный станок с ЧПУ конструктор формирует DXF-файл контура и технологическую карту с указанием материала, толщины и требований к кромке. Это финальный этап проектного цикла: 3D-модель → плоский чертёж → управляющая программа → готовая деталь. Правильно оформленная документация сокращает время технологической подготовки и исключает ошибки при раскрое.
Недостатки и ограничения технологии
Плазменная резка не обеспечивает перпендикулярность кромки при резке толстых заготовок — угол скоса кромки составляет от 1 до 5° и требует учёта в конструкторской документации. Зона термического влияния шире, чем у лазера, что приводит к упрочнению поверхностного слоя и затрудняет последующую механическую обработку. Плазменная резка не применяется для неэлектропроводящих материалов — метод работает только с металлами, через которые проходит дуга.
Расходные материалы — электроды и сопла — изнашиваются и требуют регулярной замены: срок службы зависит от тока, газа и числа поджигов. Использование некалиброванного воздуха с влагой или маслом ускоряет износ и ухудшает качество реза. Соблюдение требований ГОСТ по давлению и чистоте плазмообразующего газа — обязательное условие стабильной работы аппарата.
Частые вопросы о плазменной резке металла
Как работает воздушно-плазменная резка?
Сжатый воздух под давлением от 4,8 до 8 бар подаётся в камеру плазматрона, где электрическая дуга ионизирует его до температуры от 5000 до 30 000 °C. Образовавшийся плазменный поток расплавляет металл и одновременно выдувает расплав из зоны реза. Способ обработки металлических заготовок потоком плазмы не требует горючих газов — только электричество и воздух.
Чем отличается лазерная резка от плазменной резки металла?
Лазер режет тонкие листы до 25–30 мм с шириной реза менее 0,2 мм и высокой точностью контура. Плазма охватывает диапазон от 0,5 до 160 мм и в два-три раза быстрее лазера на простых деталях из материала толщиной свыше 6 мм. Выбор определяется толщиной заготовки, требованиями к точности кромки и бюджетом на оборудование.
Как работает аппарат плазменной резки?
Источник питания подаёт напряжение холостого хода от 240 до 400 В на электрод плазматрона. Дежурная дуга зажигается между электродом и соплом, затем переносится на металлическую заготовку и становится режущей. Ток реза задаётся оператором в диапазоне от 20 А (бытовые модели) до 800 А (промышленные системы) в соответствии с толщиной металла.
Какие металлы режет плазменная резка?
Плазменная резка обрабатывает все электропроводящие металлы: углеродистые и легированные стали, нержавеющую сталь, алюминий, медь, латунь и титан. Для каждого металла подбирают свой плазмообразующий газ и ток, поскольку теплопроводность и температура плавления у этих материалов существенно различаются. Неэлектропроводящие материалы плазменная резка не обрабатывает — метод физически неприменим.
Можно ли резать плазмой без ЧПУ?
Ручная плазменная резка возможна и широко применяется для разовых работ и прямолинейных резов. Точность ручного реза зависит от навыка оператора и ограничена повторяемостью около 1–2 мм. Для серийного производства деталей со сложным контуром необходим станок с ЧПУ, который обеспечивает повторяемость ±0,5 мм и стабильный режим дуги по всей длине траектории.
