Физический принцип: свет внутри стекла
Оптоволокно передаёт сигнал не электрическим током, а световыми импульсами. Физическую основу этой передачи составляет явление полного внутреннего отражения: когда свет распространяется из среды с более высоким показателем преломления в среду с более низким и угол падения превышает критическое значение, луч полностью отражается обратно — без потерь через границу. Именно на этом эффекте построено всё оптическое волокно.
Конструкция волокна воспроизводит этот принцип структурно. Центральная часть — сердцевина из кварцевого стекла — имеет чуть более высокий показатель преломления, чем окружающая её оболочка. Диаметр волокна вместе с оболочкой составляет 125 мкм, а с буферным покрытием — 900 мкм. Световой сигнал скачет по сердцевине, многократно отражаясь от границы с оболочкой, и проходит километры практически без рассеивания.
Передача сигнала осуществляется на длинах волн микронного диапазона, что соответствует частотам от 10¹⁴ до 10¹⁵ Гц. Теоретически достижимая полоса пропускания оптоволоконного кабеля достигает 10¹² Гц — это на несколько порядков выше, чем у любого электрического кабеля.

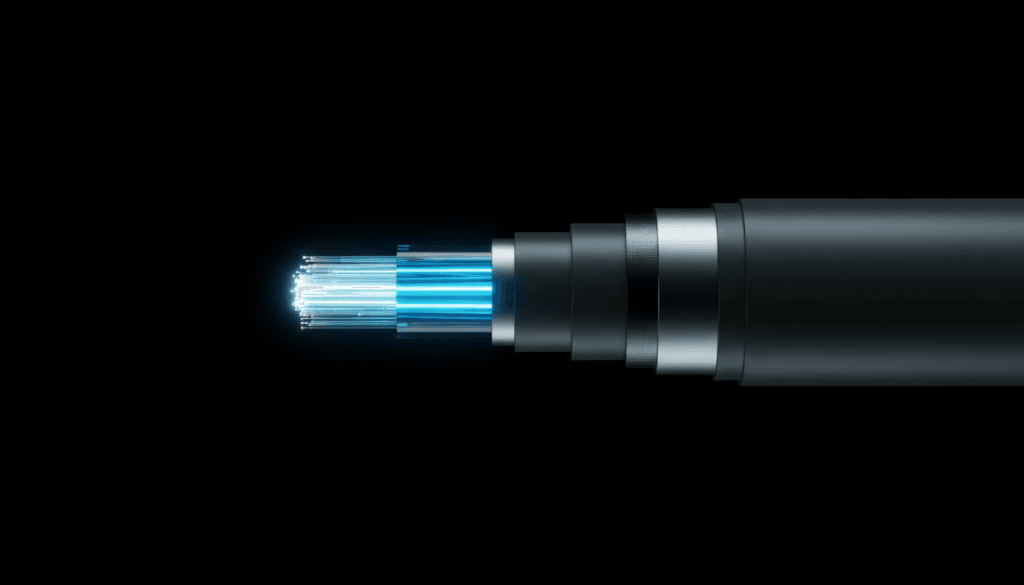

Структура оптоволоконного кабеля
Готовый волоконно-оптический кабель — это не просто нить стекла. Поверх буферного покрытия укладываются силовые элементы — кевларовые нити с допустимым растягивающим усилием от 6 до 9 кН — и внешняя защитная оболочка из полимера. Число волокон в кабеле варьируется от четырёх до 288 в зависимости от назначения линии.
Кевларовая оплётка защищает хрупкое стекло от механических нагрузок. Типичный допустимый радиус изгиба кабеля составляет около 10–20 см: при меньшем радиусе нарушается условие полного внутреннего отражения и потери сигнала резко возрастают. Это ограничение учитывается при прокладке в лотках, коробах и кабельных каналах.
Срок службы оптоволоконного кабеля при соблюдении условий эксплуатации достигает 25 лет. Материал сердцевины не окисляется и не подвержен коррозии — в отличие от медного проводника, стекло сохраняет характеристики на протяжении всего расчётного ресурса.
Одномодовое и многомодовое волокно
Оптические волокна делятся на два принципиально разных типа по способу распространения света. В многомодовом волокне сердцевина достаточно широка — 50 или 62,5 мкм, — чтобы одновременно поддерживать множество световых мод, то есть лучей с разными углами распространения. В одномодовом диаметр сердцевины сужен примерно до 9 мкм, и через неё проходит только одна мода.
Разница в диаметре определяет рабочие дистанции. Многомодовые кабели используются для передачи данных на расстояния до 2 км — в корпоративных сетях, центрах обработки данных, промышленных объектах. Одномодовые кабели способны передавать сигнал без усилителей на расстояние до 100 км, что делает их стандартом для магистральных линий связи.
Скорость передачи у обоих типов высокая, но одномодовый кабель поддерживает более широкую полосу пропускания. В 2022 году японские исследователи передали данные по оптоволокну со скоростью более 1 Пбит/с на расстояние 51,7 км — рекордный результат, достигнутый именно на одномодовой инфраструктуре.
Затухание сигнала и рабочие длины волн
Основная характеристика оптического волокна — коэффициент затухания, измеряемый в дБ/км. Стандартное волокно имеет затухание в десятые доли децибела на километр, однако конкретное значение существенно зависит от длины волны используемого излучения.
При длине волны 0,85 мкм затухание составляет 2–3 дБ/км, при 1,3 мкм — 0,5–1 дБ/км, а при 1,55 мкм — уже 0,3–0,5 дБ/км. Именно поэтому дальние магистральные линии работают в окне 1,55 мкм: минимальные потери сигнала позволяют увеличить расстояние между усилителями. Применение фтористых стёкол позволяет снизить затухание до 0,01 дБ/км — это уровень экспериментальных и специализированных систем.
Потери сигнала возникают не только в самом волокне, но и в точках соединения — сварных стыках и разъёмах. Качество сварки критично: правильно выполненный стык добавляет не более 0,1 дБ затухания, тогда как плохой контакт может свести на нет весь выигрыш от малошумящего волокна.
Преимущества перед электрическим кабелем
Оптоволоконный кабель имеет три ключевых преимущества перед медным электрическим кабелем. Первое — иммунитет к электромагнитным помехам. Стекловолокно не является проводником и не реагирует на внешние электромагнитные поля, наводки от силового оборудования или разряды статического электричества. На промышленных объектах, где рядом работают частотные преобразователи и сварочное оборудование, это свойство принципиально важно.
Второе преимущество — высокая скорость передачи данных на больших расстояниях без деградации сигнала. Электрический сигнал в медном кабеле ослабевает значительно быстрее, что требует установки повторителей через каждые несколько сотен метров. Оптика на тех же расстояниях работает без промежуточного усиления.
Третье — безопасность передачи информации. Снять данные с оптического волокна без физического вмешательства практически невозможно: любое подключение к световоду меняет характеристики сигнала и фиксируется системой мониторинга. Медный кабель в этом отношении значительно уязвимее.
От лабораторного эксперимента к промышленной инфраструктуре
История промышленного применения оптики насчитывает почти пять десятилетий. Первая в СССР оптическая линия связи была запущена в 1977 году в Зеленограде. С тех пор оптоволоконные сети стали основой глобального интернета, корпоративных телекоммуникаций и промышленных систем управления.
Сегодня волоконно-оптический кабель используется не только в телекоммуникациях. В промышленной автоматизации оптоволокно применяется для связи между контроллерами, датчиками и операторскими станциями там, где требуется помехозащищённость и высокая скорость обмена данными. Длинные производственные линии, энергетические объекты и транспортная инфраструктура — все они строятся на оптических линиях связи как на базовом элементе сети передачи данных.
Принципы, заложенные в основу оптоволокна, не изменились с момента первых экспериментов: свет распространяется по стеклянной нити за счёт полного внутреннего отражения. Изменилось качество стекла, точность изготовления и масштаб применения. Результат — инфраструктура, которая обеспечивает скорость передачи информации, недостижимую ни для одной альтернативной технологии в сопоставимых условиях эксплуатации.
