Силовой кабель это проводник для передачи электроэнергии
Силовой кабель — это многожильный проводник с защитной изоляцией и оболочкой, который используют для передачи электроэнергии промышленной частоты. Он обеспечивает доставку тока от подстанций к потребителям в промышленных и гражданских объектах. Конструкция силовых кабелей предполагает от одной до пяти токопроводящих жил, каждая из которых имеет собственную изоляцию.
В отличие от контрольных и монтажных кабелей силовой работает с большими токами и рассчитан на длительную эксплуатацию под нагрузкой. ГОСТ 31996-2012 строго регламентирует требования к кабелям силовым с пластмассовой изоляцией на напряжение до 1 кВ. Этот стандарт стал основным ориентиром для производителей и проектных организаций.

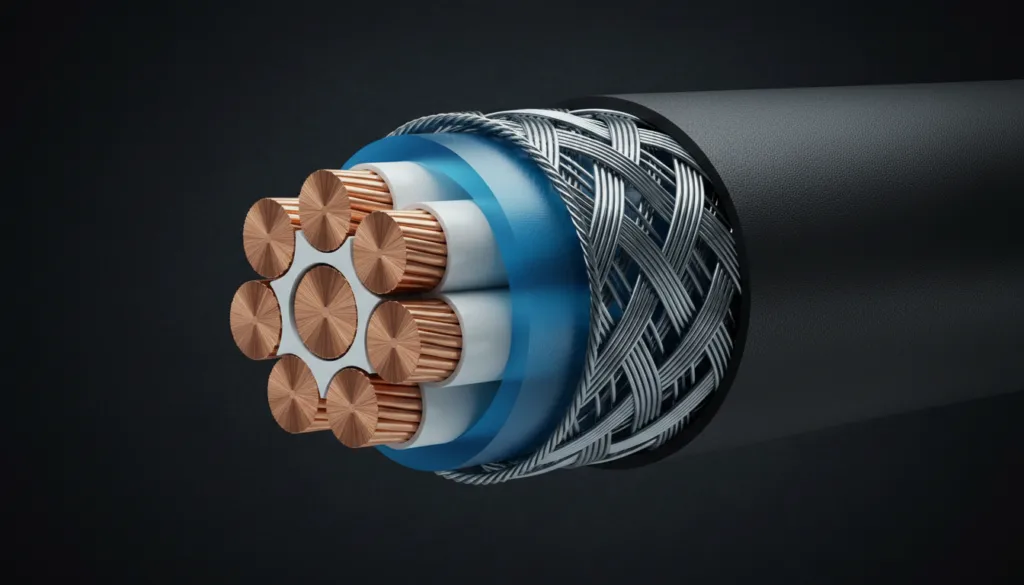

Конструкция силового кабеля и роль каждого элемента
Элементы конструкции силового кабеля и их назначение определяют надёжность и долговечность всей линии. Токопроводящие жилы изготавливают из меди или алюминия. Медные жилы обладают меньшим сопротивлением, но стоят дороже. Алюминиевые — легче и дешевле, однако требуют большего сечения при равной нагрузке.
Каждая жила покрыта изоляцией. Поверх изолированных жил накладывают поясную изоляцию, затем внутреннюю оболочку, броню при необходимости и внешнюю защитную оболочку. Броня из стальных лент накладывается с перекрытием не менее 50 процентов. Это защищает кабель от механических повреждений при прокладке в земле на глубине 70–80 см.
Защитный экран применяют в кабелях на среднее и высокое напряжение. Он выравнивает электрическое поле и снижает влияние электромагнитных помех. Без экрана невозможно обеспечить стабильную работу в сетях выше 6 кВ.
Виды изоляции силовых кабелей и области применения
Вид изоляции напрямую влияет на допустимое рабочее напряжение и условия монтажа кабеля. Кабели с ПВХ-изоляцией рассчитаны на номинальное напряжение 0,66–1 кВ. Они наиболее распространены в жилых и административных зданиях благодаря гибкости и невысокой стоимости.
Полиэтиленовая изоляция позволяет работать в сетях от 6 до 330 кВ. Она обладает лучшими диэлектрическими свойствами и стойкостью к влаге. Бумажная изоляция, пропитанная маслом, до сих пор применяется в сетях до 35 кВ включительно, хотя постепенно уступает место полимерным материалам.
Силовые кабели с резиновой изоляцией используют в энергетических системах до 10 кВ, где требуется повышенная гибкость. Маркировка нг(А) означает негорючий материал с самой высокой категорией по нераспространению горения. FRLS-кабели сохраняют работоспособность при пожаре в течение 180 минут.
Маркировка силовых кабелей по ГОСТ
Буквенное обозначение в маркировке кабеля содержит информацию о материале жил, изоляции, оболочки и наличии брони. Первая буква указывает материал жилы (А — алюминий, отсутствие буквы — медь). Вторая — материал изоляции (П — полиэтилен, В — ПВХ, Р — резина). Третья обозначает материал оболочки.
Буквы «нг» говорят о пониженной горючести, «LS» — о низком дымовыделении, «FR» — об огнестойкости. Цифры после букв указывают количество жил и сечение каждой в квадратных миллиметрах. Например, ВВГнг(А)-LS 3х6 означает медный кабель с ПВХ-изоляцией, оболочкой из ПВХ, негорючий, с тремя жилами по 6 мм².
Понимание маркировки позволяет быстро определить пригодность кабеля для конкретной задачи без дополнительных справочников.
Выбор сечения кабеля для дома и производства
Для однофазной сети 220В нужен кабель с 3 жилами, для трехфазной 380В — с 5 жилами. Для бытовых розеточных групп обычно используют сечение 2,5 мм², для освещения — 1,5 мм². Подключение электроплиты или духового шкафа требует не менее 3х6 мм².
При передаче электроэнергии на большие расстояния напряжение в ЛЭП повышают до 110, 220 или 330 кВ. Это позволяет снизить потери в линии. После понижающих трансформаторов энергия поступает к потребителям уже по низковольтным кабелям.
Низковольтные кабели работают с напряжением до 1000 В, высоковольтные — выше 1000 В. Выбор сечения всегда ведут с запасом 20–30 процентов по току, учитывая условия прокладки и температуру окружающей среды.
Распространённые мифы о силовых кабелях
Многие считают, что любой медный кабель одинаково надёжен независимо от производителя — на практике кабель с заниженным сечением жилы или некачественной изоляцией выйдет из строя уже через 2–3 года интенсивной работы. Другой миф гласит, что бронированный кабель можно прокладывать на любой глубине — норматив требует строго 70–80 см в земле для защиты от механических повреждений.
Также ошибочно полагать, что кабель с ПВХ-изоляцией можно использовать на улице без дополнительной защиты. При температуре ниже минус 15 °C оболочка теряет эластичность и растрескивается. Реальные характеристики всегда проверяют по протоколам испытаний и актуальной редакции ГОСТ 31996-2012.
Роль силового кабеля в промышленном проектировании и металлообработке
При разработке промышленного оборудования конструкторы закладывают параметры подключения электрической мощности уже на этапе 3D-моделирования. От правильного расчёта сечения и типа изоляции зависит не только безопасность, но и технологичность монтажа готового изделия. Металлообработка корпусов, кронштейнов и защитных кожухов для кабельных трасс становится завершающим этапом воплощения проектных решений.
Знание ограничений, которые накладывает выбранный кабель, позволяет заранее предусмотреть необходимые отверстия, уплотнения и системы охлаждения в металлических конструкциях. Такой подход сокращает количество доработок при передаче изделия в серийное производство.
Сравнение типов силовых кабелей
Какие бывают силовые кабели и в каких условиях их применяют. Кабели с пластмассовой изоляцией проще в монтаже и не требуют сложного концевого оборудования. Бумажно-масляные кабели сохраняют преимущество в высоковольтных сетях благодаря отличной теплопроводности, однако требуют специального обслуживания.
Кабели в алюминиевой оболочке устойчивы к коррозии в агрессивных средах. Бронированные исполнения обязательны при подземной прокладке. Выбор конкретного типа всегда определяют сочетанием напряжения, тока нагрузки, условий окружающей среды и требований по пожарной безопасности.
| Параметр | ПВХ-изоляция | Полиэтилен | Бумажная пропитка |
|---|---|---|---|
| Рабочее напряжение | до 1 кВ | 6–330 кВ | до 35 кВ |
| Гибкость | высокая | средняя | низкая |
| Стойкость к влаге | средняя | высокая | низкая |
| Пожарная безопасность | с добавками нг(А) | высокая | требует защиты |
Часто задаваемые вопросы
Какой силовой кабель выбрать для дома 220 вольт?
Для большинства розеточных групп достаточно ВВГнг(А)-LS 3х2,5 мм². Для кухонной плиты применяют 3х6 мм² или 5х6 мм² при трехфазном вводе. Выбор всегда подтверждают расчётом по допустимому току и потерям напряжения.
Какой силовой кабель для усилителя в автомобиле?
Для автозвука обычно выбирают медный кабель сечением 25–50 мм² в зависимости от мощности усилителя. Важно использовать кабель с максимально мягкой медью и толстым сечением плюсового и минусового провода.
Какие бывают силовые кабели по количеству жил?
Одножильные используют в сетях постоянного тока и высоковольтных линиях. Двухжильные встречаются редко. Трёхжильные — стандарт для однофазного питания 220 В. Пятижильные применяют в трехфазных сетях 380 В с обязательным нулевым и заземляющим проводником.
Можно ли прокладывать небронированный кабель в земле?
Нельзя. При подземной прокладке обязательно применять бронированные кабели. Броня защищает от механических повреждений и грызунов. Глубина траншеи должна составлять не менее 70–80 см.
Что означает маркировка FRLS?
Маркировка FRLS означает огнестойкий кабель с низким дымовыделением. Он сохраняет работоспособность в условиях пожара до 180 минут, что критично для систем пожарной сигнализации и аварийного освещения.
