Андрей Климентьев
Сборочный чертеж — это документ, который определяет состав и взаимодействие деталей в изделии
Сборочный чертеж фиксирует, как именно составные части образуют сборочную единицу. Он содержит изображения изделия в собранном виде, необходимые виды, разрезы и сечения. В отличие от чертежа детали здесь акцент сделан не на точной геометрии каждого элемента, а на их взаимном расположении и соединении.
Согласно требованиям ЕСКД сборочный чертеж обязательно сопровождается спецификацией. В основной надписи к обозначению добавляется код «СБ», а под названием узла указывается наименование документа — «Сборочный чертеж». Эти правила остаются обязательными и в 2026 году.
На сборочном чертеже проставляют только те размеры, которые необходимы для контроля сборки или определяют характер соединения. Остальные габаритные и присоединительные размеры указывают в технических требованиях или спецификации.
- Изображение изделия в собранном состоянии с минимальным количеством проекций
- Номера позиций всех составных частей
- Спецификация как отдельный документ
- Технические требования к сборке
- Условные обозначения сварных, резьбовых и других соединений
Чертеж детали содержит полную информацию для её изготовления
Чертеж детали разрабатывается для производства каждой составной части изделия по отдельности. Он включает все необходимые виды, разрезы, размеры с допусками, шероховатости поверхностей, технические требования и материал. Именно этот документ передаётся на металлообработку.
В отличие от сборочного чертежа здесь показывают даже мелкие элементы: фаски, скругления, проточки и галтели. Отсутствие любого из этих элементов делает документ непригодным для производства. Конструктор обязан указать все параметры, необходимые для изготовления и контроля.
Рабочий чертеж детали всегда выполняется в масштабе. На нём не допускается упрощение геометрии. Каждый размер несёт конкретную смысловую нагрузку и привязан к базам.

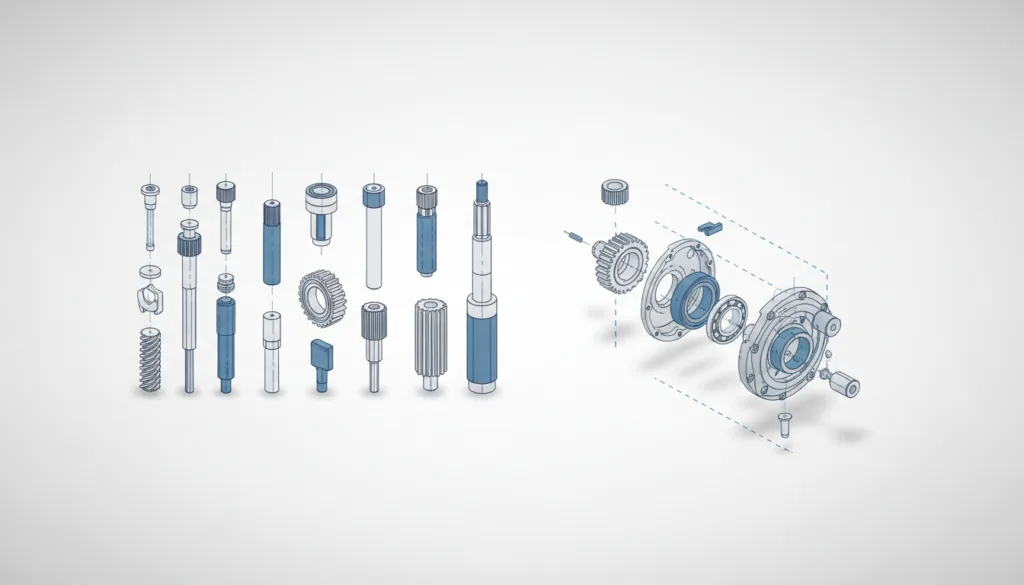

Основные отличия сборочного чертежа от чертежа детали
Сборочный чертеж отличается от чертежа детали объёмом информации и целевым назначением. Первый отвечает за сборку изделия, второй — за изготовление каждой детали. Это фундаментальное различие определяет состав данных на каждом документе.
На сборочном чертеже не показывают мелкие элементы, такие как фаски, скругления и проточки. На чертеже детали они обязательны. Если диаметр проволоки пружины составляет 2 мм и менее, на сборочном чертеже её допускается изображать условно линиями толщиной от 0,6 до 1,5 мм.
Сварное изделие из однородного материала в разрезах штрихуют в одну сторону, а границы между деталями показывают сплошными основными линиями. Такой подход невозможен на чертеже отдельной детали, где материал показывается полностью.
| Параметр | Сборочный чертеж | Чертеж детали |
|---|---|---|
| Назначение | Сборка изделия | Изготовление детали |
| Масштаб | Часто 1:1 или 1:2 | Всегда с указанием масштаба |
| Мелкие элементы | Допускается не показывать | Обязательны |
| Размеры | Только сборочные | Все исполнительные |
| Спецификация | Обязательна | Не требуется |
| Номера позиций | Обязательны | Не используются |
Состав и оформление сборочного чертежа по ЕСКД
Сборочный чертеж должен содержать минимальный набор изображений, достаточный для понимания конструкции изделия. Обычно достаточно главного вида, одного-двух разрезов и дополнительных видов при необходимости. Количество проекций определяется сложностью сборочной единицы.
Номера позиций на сборочном чертеже выполняют шрифтом на один-два номера больше, чем размерные числа. Линии-выноски не должны пересекаться. Номера располагают по часовой стрелке или слева направо.
Ширина колонки с техническими требованиями не должна превышать 185 мм. При формате больше А4 текст допускается размещать в две и более колонки шириной не более 185 мм каждая. Эти ограничения обеспечивают читаемость документа на производстве.
Как правильно читать сборочный чертеж на практике
Чтение сборочного чертежа начинается с основной надписи и спецификации. Сначала определяют состав изделия, затем изучают изображения. Номера позиций позволяют быстро найти нужную деталь в спецификации.
Далее анализируют характер соединений: резьбовые, сварные, клеевые, прессовые. Важно понять последовательность сборки. Для этого используют разрезы и сечения, которые раскрывают внутреннюю структуру.
Оператор ЧПУ или технолог прежде всего обращает внимание на сборочные размеры. Они определяют точность взаимного расположения деталей. Остальные размеры ищут уже в рабочих чертежах деталей.
- Изучить спецификацию и состав изделия
- Определить основные проекции и разрезы
- Понять характер всех соединений
- Выделить сборочные размеры и допуски
- Связать номера позиций с позициями в спецификации
Требования к сборочному чертежу при передаче на металлообработку
Для успешной сборки и контроля качества сборочный чертеж должен содержать чёткие указания по всем критическим параметрам. Особенно важны размеры, определяющие точность посадок и взаимное расположение деталей. Без этих данных невозможно изготовить оснастку и провести контроль.
В технических требованиях обязательно указывают классы точности сборки, методы контроля и допустимые отклонения. Если изделие сваривается, указывают тип шва и требования к сварным соединениям. Эти данные напрямую влияют на выбор оборудования и режимов обработки.
Спецификация к сборочному чертежу содержит перечень всех составных частей. Она включает не только изготовляемые детали, но и стандартные изделия, материалы и комплектующие. Без актуальной спецификации невозможно правильно сформировать заказ на производство.
Типичные ошибки при разработке сборочных чертежей и как их избежать
Одна из распространённых ошибок — попытка разместить на сборочном чертеже все размеры деталей. Это приводит к перегруженности чертежа и потере читаемости. Размеры, необходимые для изготовления, должны находиться только на чертежах деталей.
Другая ошибка — отсутствие или неправильное оформление спецификации. Спецификация является неотъемлемой частью конструкторской документации. Она должна полностью соответствовать номерам позиций на чертеже.
Нередко конструкторы забывают указать материал для деталей, которые изготавливаются из прутка или листа. Это приводит к ошибкам при расчёте заготовок и увеличению себестоимости. Правило простое: каждая позиция в спецификации должна иметь полное наименование и материал.
Роль сборочного чертежа в полном цикле от 3D-модели до серийного производства
В современном процессе разработки изделие начинается с 3D-сборки в CAD-системе. После утверждения конструкции формируют сборочный чертёж и комплект рабочих чертежей деталей. В КОМПАС-3D файлы сборок имеют расширение *.a3d, что сразу отличает их от файлов деталей.
Сборочный чертёж служит основным документом для технолога. По нему определяют последовательность сборочных операций, необходимую оснастку и методы контроля. От качества проработки этого документа напрямую зависит трудоёмкость сборки и процент брака.
На этапе серийного производства сборочный чертёж становится основой для разработки технологического процесса сборки. Он используется при составлении маршрутных и операционных карт, выборе оборудования и нормировании операций. Чем точнее выполнены требования к сборочному чертежу, тем меньше возникает вопросов у производственников.
Сравнение подходов к оформлению сборочных чертежей
Разные конструкторские школы по-разному подходят к степени детализации сборочных чертежей. Одни стремятся показать максимум информации на одном листе, другие жёстко разделяют данные между сборочным чертежом и чертежами деталей. Второй подход считается более прогрессивным и соответствует требованиям ЕСКД.
В практике металлообработки предпочтение отдаётся минималистичным сборочным чертежам. Они содержат только информацию, необходимую для сборки и контроля. Всё, что касается изготовления отдельных элементов, выносится на самостоятельные документы. Такой подход снижает вероятность противоречий между документами.
| Подход | Плюсы | Минусы |
|---|---|---|
| Максимальная детализация на сборочном чертеже | Вся информация в одном месте | Перегруженность, сложность чтения, риск противоречий |
| Разделение по принципу ЕСКД | Чёткая структура, удобство работы, минимум ошибок | Необходимость работать с несколькими документами |
Плюсы и минусы разных типов конструкторской документации
Сборочный чертеж обладает преимуществом целостного представления изделия. Инженер сразу видит, как все детали работают вместе. Это особенно важно на этапе проектирования и при внесении изменений в конструкцию.
Однако у него есть и недостатки. Невозможно показать все требования к каждой детали на одном листе без потери читаемости. Поэтому правильное разделение информации между сборочным чертежом и чертежами деталей остаётся лучшей практикой.
Чертеж детали, в свою очередь, идеально подходит для передачи на производство. Технолог и оператор станка с ЧПУ получают точные размеры, допуски и требования к шероховатости. Это снижает риск неправильного изготовления.
Часто задаваемые вопросы
Какой ГОСТ регулирует требования к сборочному чертежу?
Основные требования устанавливает ГОСТ 2.109-73 «Основные требования к чертежам». Дополнительные правила по оформлению содержатся в ГОСТ 2.305-2008, ГОСТ 2.307-2011 и других стандартах единой системы конструкторской документации.
Для чего служит спецификация к сборочному чертежу?
Спецификация к сборочному чертежу содержит полный перечень всех составных частей изделия. Она включает наименование, обозначение, количество, материал и другие данные. Без спецификации сборочный чертёж считается некомплектным.
Какие размеры ставят на сборочном чертеже?
На сборочном чертеже указывают только те размеры, которые необходимы для сборки и контроля сборочной единицы: габаритные, присоединительные, установочные и размеры, определяющие характер соединения. Исполнительные размеры отдельных деталей на нём не проставляют.
Что такое рабочий чертеж детали?
Рабочий чертеж детали — это документ, содержащий все данные, необходимые для изготовления и контроля одной конкретной детали. Включает полную геометрию, размеры с допусками, шероховатость, материал, термообработку и технические требования.
Как научиться читать чертежи деталей оператору ЧПУ?
Начинать следует с изучения основных видов, разрезов и сечений. Затем необходимо освоить правила нанесения размеров и обозначения допусков. Особое внимание стоит уделить базам, шероховатости и техническим требованиям. Практика чтения реальных чертежей даёт лучший результат.
Можно ли обойтись только сборочным чертежом без чертежей деталей?
Нет, нельзя. Сборочный чертёж не содержит всей информации, необходимой для изготовления каждой детали. Отсутствие рабочих чертежей деталей делает невозможным качественное производство и контроль геометрических параметров.
