Понимать, чем именно будет отличаться макет будущего продукта, необходимо еще на ранней стадии концепт-дизайна. Мы формируем технологическую цепочку, где статичный макет демонстрирует только внешний вид изделия, а полноформатный опытный образец уже проходит реальные механические испытания перед запуском в полноценное серийное производство на станках с ЧПУ. В условиях 2026 года цена ошибки на конвейере недопустимо высока, поэтому инженеры-конструкторы обязаны строго разграничивать промежуточные этапы создания нового продукта. Разберем ключевые отличия этих форматов, опираясь на действующие отраслевые нормы и стандарты.
Исторический контекст и терминология промышленного проектирования
Строго регламентированные термины позволяют понять, чем макет отличается от опытного образца при передаче задания на производство. Промышленный дизайн как дисциплина зародился в Великобритании в середине XVIII века во время промышленной революции. Тогда мастера впервые столкнулись с необходимостью разделять визуальную задумку и техническое исполнение. Однако официальный статус важной профессии промышленный дизайн приобрел только в 1980-х годах, когда сложность изделий потребовала точного предварительного прототипирования.
Сегодня макеты — это статичные, но реалистичные изображения или физические объекты, которые создаются для оценки эстетики и эргономики. Они используются, чтобы инвесторы и заказчики могли визуально оценить габариты. Студенты профильных вузов часто верят, что макет способен нести рабочую нагрузку или выполнять функции механики, но это технически невозможно — по ГОСТ 2.002-72 макет является исключительно средством визуализации и категорически не может передавать крутящий момент или гидравлическое давление в системе. Это классический миф, который приводит к переоценке возможностей раннего проектирования.
На этапе концепт-дизайна, который непосредственно предшествует макетированию, обычно разрабатывается от 2 до 5 вариантов эскизов продукта. Мы анализируем каждый вариант, чтобы выбрать оптимальный путь развития. Создание макетной базы позволяет учить молодые кадры пространственному мышлению, не затрачивая при этом дорогостоящие ресурсы металлообрабатывающего цеха. Термин «разработка» на данном шаге подразумевает работу с мягкими материалами, такими как скульптурный пластилин, пенополиуретан или промышленный картон.
Функциональные ограничения геометрических моделей
Макет по геометрическим характеристикам только приближается к серийному изделию, не обладая его физико-механическими свойствами. Правила выполнения и проектирования макетов жестко регламентирует ГОСТ 2.002-72 ЕСКД. Этот стандарт определяет, что визуальная модель предназначена для проверки компоновочных решений. Масштабы уменьшения для макетов, моделей и темплетов выбираются из стандартизированного ряда: 1:5, 1:10, 1:20, 1:25, 1:50, 1:100 или 1:200 в зависимости от конечных габаритов проектируемого узла.
При работе с плоскими проекциями используются темплеты — двумерные изображения для макетирования производственных линий. Линии на темплетах должны строго соответствовать ГОСТ 2.303-68, чтобы исключить разночтения при чтении схем рабочими. Если на чертеже линия сплошная основная, она несет конкретную смысловую нагрузку, которая переносится в 3D-модель САПР. Визуальные образцы позволяют проверять удобство доступа к узлам управления до того, как будет заказана дорогостоящая оснастка для литья или фрезерования.
Ошибочно полагать, что макетный каркас выполняется из того же сплава, что и конечный продукт изделия. Практика показывает, что применение дорогих металлов на этом шаге увеличивает бюджет разработки в три-четыре раза. Поэтому макетирование и прототипирование всегда разделяются во времени и бюджете. Когда макет утвержден, команда переходит к следующей инженерной задаче — созданию более сложной версии детали, способной выполнять хотя бы часть кинематических задач.
Прототипирование деталей в среде САПР и на ЧПУ
Отличие прототипа от макета заключается в частичной функциональности тестовой сборки. Инженеры знают, что прототип это более функциональная версия макета, созданная для проверки собираемости и работоспособности. Важно подчеркнуть ключевое правило: размеры прототипа уже точно совпадают с размерами изделия, что делает его отличным инструментом для отладки управляющих программ CAM-систем. Прототипы часто печатаются на промышленных 3D-принтерах из инженерных пластиков или фотополимерных смол.
Бытует мнение, что аддитивное прототипирование полностью заменяет финальную металлообработку, но этот подход глубоко ошибочен — пластиковая деталь на 70-80% уступает стальной в запасе прочности и подходит исключительно для примерки, а не для длительной работы под ударной нагрузкой. Этот факт доказывает, что 3D-печать — лишь переходный мост. Прототипов может быть несколько, каждый из которых отвечает за проверку определенного параметра: аэродинамики, теплоотвода или удобства монтажа печатной платы.
Чтобы грамотно выстроить процесс, нужно: 1) экспортировать CAD-модель в формат STEP; 2) задать допуски на усадку пластика; 3) напечатать деталь с заполнением 100%; 4) провести примерку по ответным частям. Иногда прототип отличие от макета демонстрирует настолько ярко, что мы вынуждены вносить кардинальные изменения в исходный проект. Заказ всегда согласовывается после того, как функциональная версия подтвердит заложенные в расчеты кинематические характеристики.
Опытный образец продукта и предсерийные испытания
Полноценный опытный образец производится для проведения обязательной проверки перед серией. Это финальный рубеж перед массовым выпуском. Определение и жесткие требования к «опытному образцу» для изделий электронной техники, например, содержатся в ГОСТ Р 53736-2009. На этом этапе деталь изготавливается по той же технологии и из того же самого материала, что и будущий серийный продукт. Именно здесь в дело вступают токарно-фрезерные центры, листогибы и лазерные установки резки металла.
Широко распространенный миф гласит, что опытная партия может собираться вручную из случайных заготовок с обходными технологиями, однако мы утверждаем обратное — изготовление таких деталей строго регламентировано и требует точного соблюдения режимов резания, чтобы подтвердить технологичность конструкции. В ходе стендовых испытаний прототип может проверяться на соответствие конкретным классам защиты, например, на абсолютную герметичность IP67 при погружении деталей в воду.
Важнейшая часть — подготовка бумаг. Эксплуатационная документация, создаваемая по результатам испытаний опытного образца, разрабатывается строго по ГОСТ 2.601 и ГОСТ 2.602. Для формуляров, входящих в эксплуатационную документацию, ГОСТ 5773 рекомендует формат 70х108/16 (эквивалентно 170х260 мм). А некоторые заказчики полагают, что объемные инструкции сшиваются степлером для скорости, однако это категорически запрещено нормами — документы объемом свыше 64 страниц, сопровождающие изделие, рекомендуется брошюровать в твердых переплетах (типы № 5, 6, 7) по ГОСТ 22240.
Сравнение и выбор подходящей технологии

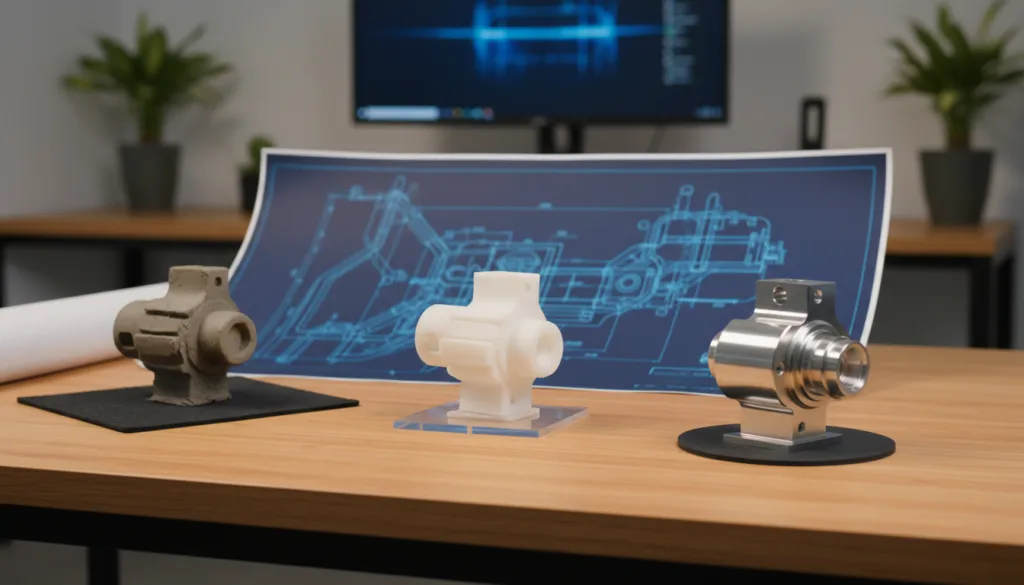

Сравнительный анализ показывает, чем отличается макет от прототипа опытного изделия. Чтобы наглядно продемонстрировать разрывы между стадия разработка и конечным производством, мы структурировали параметры в единую матрицу. Понимание этой разницы экономит сотни часов машинного времени. Если деталь сразу отдать на станок, минуя предварительные шаги, вероятность критического брака возрастает до 90%.
- Назначение: Макеты показывают габариты. Прототипы проверяют компоновку. Образцы проходят сертификацию.
- Сырье: Макетирование использует картон и пенопласт. Прототипирование опирается на фотополимеры и ABS. Опытные партии фрезеруются из алюминия, стали или титана.
- Точность: Визуальная сборка допускает отклонения в миллиметры. Тестовая 3D-печать держит десятки долей миллиметра. Металлообработка обеспечивает точность до микрон.
- Время создания: Склеить концепт можно за сутки. Напечатать тестовую модель — за 48 часов. Написать CAM-программу и отфрезеровать металл занимает от 7 до 14 дней в зависимости от загрузки цеха.
Эти виды изделий при конструировании нельзя смешивать в техническом задании. Подрядчик должен четко понимать, какой результат ожидается на текущей неделе. Если в чертеже указаны квалитеты точности H7, это автоматически исключает применение картона и переводит задачу в разряд прецизионной механической обработки.
Преимущества и недостатки поэтапного проектирования
Многоступенчатая система разработки опытных образцов минимизирует количество производственного брака. Использование полного цикла от эскиза до металла кажется долгим, поскольку требует согласований на каждом этапе. Внедрение макетирования увеличивает начальный срок проекта на 15–20%. Требуется закупка 3D-принтеров для конструкторских бюро и обучение персонала работе в программах типа слайсеров.
Однако плюсы перевешивают затраты. Поскольку металлорежущий инструмент и станочные часы стоят дорого, поэтому проверка на дешевом пластике сохраняет бюджет. Мы находим коллизии в геометрии до того, как в шпиндель будет зажата титановая болванка. На сегодняшний день серийный изделие невозможно утвердить без подписанного акта о прохождении ресурсных тестов.
Частые вопросы по отличиям макетов и прототипов
Быстрые ответы объясняют, чем отличается прототип от макета сайта или устройства. В нашей практике конструкторы и технологи регулярно сталкиваются со сходными запросами от заказчиков, которые путают цифровой UX-дизайн с реальным промышленным машиностроением.
Чем макет отличается от прототипа сайта в веб-разработке?
В цифровой среде правила похожи. Макет сайта — это плоская картинка (например, в Figma), которая показывает цвета и расположение кнопок. Отличие прототипа от макета сайта в том, что прототип является интерактивным: кнопки нажимаются, а экраны перелистываются, имитируя работу живого портала.
Чем отличается макет от опытного образца при заказе?
При передаче заказа на завод макет служит лишь референсом для дизайнера. Опытный же экземпляр изготавливается из конструкционной стали на пятиосевом фрезерном станке, полностью соответствует ГОСТам и подвергается разрушающему контролю на гидравлическом прессе.
Прототип чем отличается от макета в 3D-печати?
На 3D-принтере можно напечатать обе сущности. Однако статичная пустотелая фигура для установки на полку останется визуализацией. Если же напечатать шестерню со 100% заполнением и установить ее в редуктор для тестирования передаточного числа, она становится функциональным прототипом.
Прототип и макет отличия в стоимости?
Разница в цене колоссальна. Сборка из монтажной пены и картона стоит копейки. Создание функционального прототипа требует инженерных пластиков и работы конструктора. Изготовление же предсерийной партии на токарных станках с ЧПУ требует написания сложного G-кода и покупки дорогой оснастки, что увеличивает смету в десятки раз.
Отличия макета от прототипа по времени согласования?
Утверждение облика происходит быстро — обычно за несколько дней. Функциональное тестирование может занять недели, так как требует установки датчиков, снятия показаний тензометрии и проверки вибрационных нагрузок в условиях, приближенных к реальной эксплуатации.
